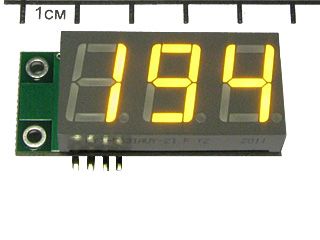

Миниатюрный цифровой встраиваемый амперметр SAH0012UY-200 предназначен для измерения постоянного тока силой до 200 Ампер. Оборудован ультра-ярким желтым индикатором.

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 200А номинальным напряжением 75мВ. Шунт в комплект не входит.

 Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.

При превышении измеряемого тока более 250А или при протекании тока в обратной полярности на дисплее отображается 0А. Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.

При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны. Модули серии SAH0012 не подходят для измерения тока заряда аккумулятора в автомобиле. т.к. измерение тока возможно только в разрыве минусового провода.

Внимание! Модуль необходимо использовать только с шунтом 200Ампер, 75мВ! Переполюсовка питания выведет модуль из строя! Использование модуля без шунта выведет его из строя! Подключение шунта к модулю, должно происходить до подачи измеряемого тока и подачи питания на модуль!
