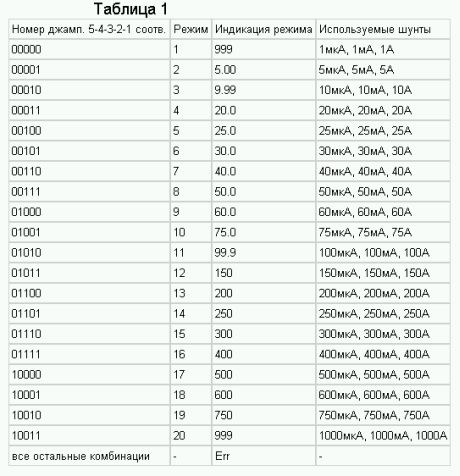

Мультидиапазонный амперметр может работать в одном из 20 режимов работы (см. Таб.1), в каждом режиме возможно использование одного из трех шунтов: на мкА, мА или Амперы. Диапазоны пределов измерений: от 1мкА до 1000А, всего может быть выбран один из 60 пределов измерений. Для каждого из режимов должен использоваться соответствующий шунт (см. Таб.2). Все используемые шунты должны быть на номинальное напряжение 75мВ. Например, при выбранном режиме "2", модуль должен использоваться только с одним из трех шунтов: 5мкА или 5мА или 5А! Режимы программируются пятью джамперами согласно Таб.1, см рис. "Установка джамперов".

Режим работы модуля необходимо запрограммировать до включения модуля.

Сразу после включения модуль информирует о выбранном режиме, например, для измерения токов до 25А, при включении модуль мигает четыре раза "25.0", это означает что, выбран режим работы "5". Соответственно, для правильного отображения тока, должен быть использован один из шунтов: 25А или 25мкА или 25мА, в зависимости от требуемого предела измерения). Если джамперами выбран недопустимый режим, мигает "Err", т.е. ошибка. При превышении максимального тока для выбранного режима, отображается "---"

Измерение возможно только в одной полярности, при измерении тока в обратной полярности будет отображаться "000".

Модуль питается от встроенного литиевого элемента CR2032, которого хватает примерно на 20 суток непрерывной работы. В качестве питания может быть использован любой источник питания постоянного тока 3В или внешняя батарея. Внешний источник питания 3В подключается плюсом к контакту "3V", минусом к "0V". Обязательное условие - внешний источник питания должен иметь гальваническую развязку от источника на котором происходит измерение тока! При питании от внешнего источника питания, встроенный литиевый элемент должен быть отключен! Для экономии батареи, например при измерении тока в автомобиле, можно использовать реле, которое будет отключать источник питания модуля, при выключенном зажигании.

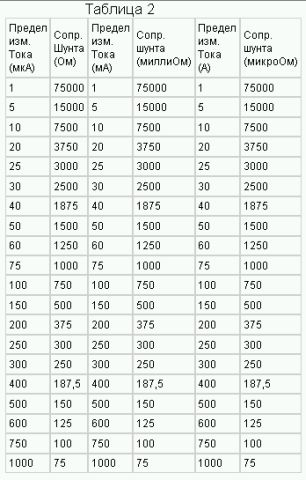

Для малых токов могут быть использованы самодельные шунты или резисторы, при использовании резисторов, лучше использовать металлопленочные резисторы, т.к. они имеют меньшую зависимость от температуры. Наиболее оптимально использовать манганиновую или константановую проволоку. В таблице 2 указанны номинальные сопротивления шунта для требуемого тока. По умолчанию модуль откалиброван под шунты 75мВ.

Последовательность действий перед эксплуатацией модуля:

• Определить, какой максимальный ток возможен в цепи, в которой требуется производить измерения.
• Джамперами выставить соответствующий режим работы, см. таб. 1.
• Подключить модуль к шунту.
• Подать питание на модуль.
• Убедиться, что при включении модуль информировал Вас о нужном режиме работы.

Внимание!

При использовании шунта несоответствующего выбранному режиму - показания тока будут неверны!

Недопустимо использование модуля без шунта!

При питании от внешнего источника питания, встроенный литиевый элемент должен быть отключен!

При питании модуля от внешнего источника питания, источник питания должен иметь гальваническую развязку от источника, на котором происходит измерение тока!

Во избежание поражения электрическим током, не рекомендуется переключать режимы работы, а так же прикасаться к токоведущим частям модуля в то время, когда модуль соединен к измеряемому источнику тока!

Не допускается переполюсовка внешнего источника питания!
