Термошкаф настенный 560х360х190мм, нагреватель 50Вт, вентиляция 112 м³/ч, термостат, автомат 6А.

Шкаф термостатированный (Термошкаф) предназначен для установки электронного оборудования и поддержания заданного температурного режима для обеспечения нормальной работы приборов автоматики (КИПиА).

Основные сведения об изделии:

Изделие поддерживает определенную температуру внутри при температурных изменениях окружающей среды и может использоваться как в закрытых, так и в открытых помещениях при температуре от -50 до +45°С и относительной влажности не более 80%, при атмосферном давлении от 86 до 107 кПа, амплитуда вибраций при частоте 25 Гц не более 0,1 мм.

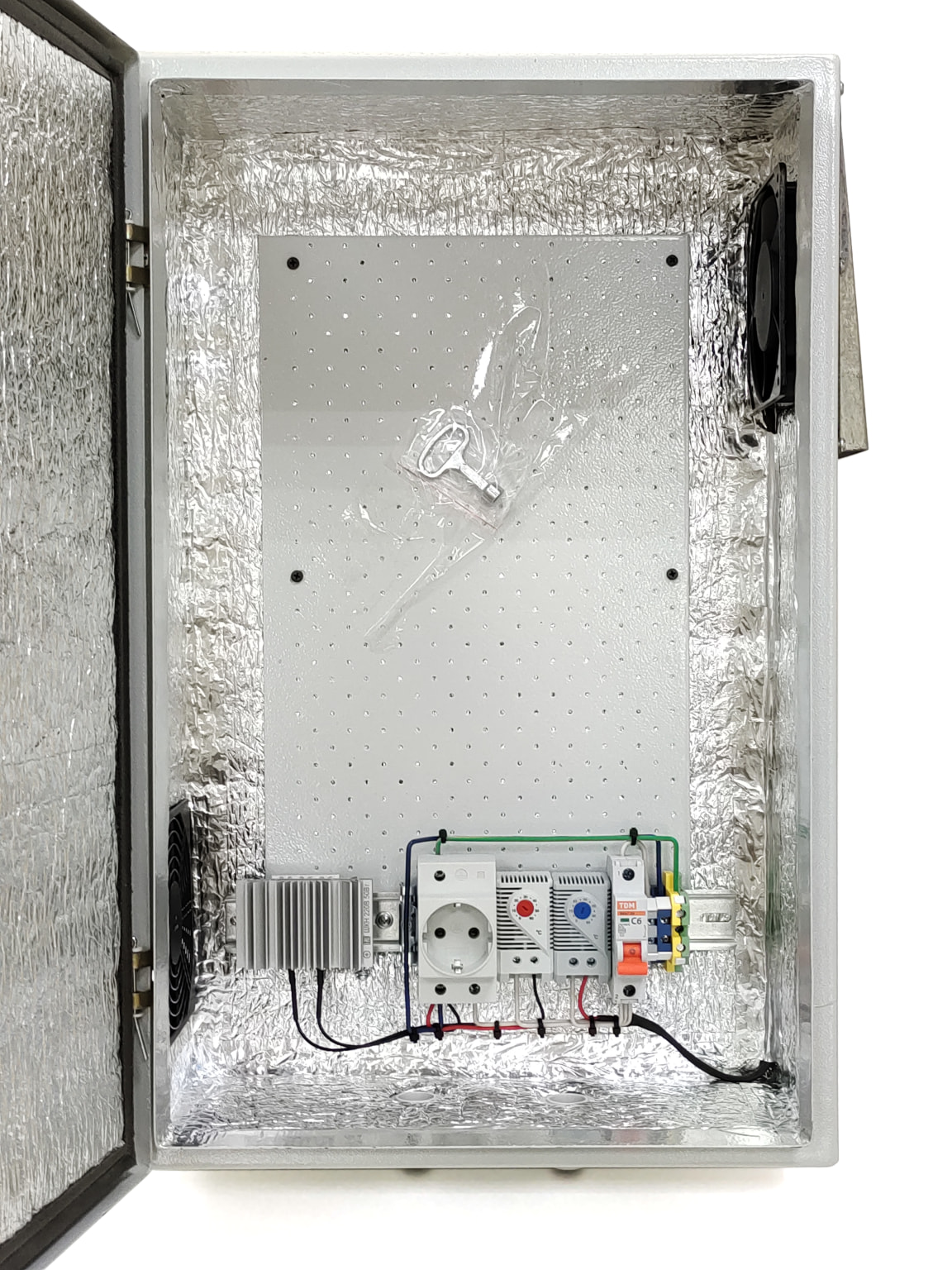

Конструктивно термошкаф состоит из металлического шкафа с установленным оборудованием. Поддержание заданной температуры осуществляется механическими биметаллическими терморегуляторами, которые расположены на DIN рейке внизу.

Описание работы:

Термошкаф обеспечивает поддержание рабочей температуры независимо от температуры окружающей среды. Устройство нагрева термошкафа работает следующим образом:

На термостате красного цвета выставляется нужная температура в диапазоне 0-60С. Термостат автоматически поддерживает заданную температуру с точностью - 1/+3 С включая или выключая конвекционный нагреватель.

Устройство охлаждения термошкафа работает следующим образом:
На термостате си него цвета выставляется нужная температура в диапазоне 0-60С. Термостат автоматически поддерживает заданную температуру с точностью - 1/+3 С включая или выключая вытяжной вентилятор.

Подготовка к работе:

Установите термошкаф на рабочее место. Шкаф необходимо заземлить с помощью болта заземления на монтажной панели или клеммы заземления. Подключите напряжение питания ~220В к клеммам справа от автомата. Фазный провод необходимо подключить к клемме серого цвета, нулевой подключить к клемме синего цвета, заземление к клемме желто-зеленого цвета.

Выставьте требуемую температуру на терморегуляторах при помощи отвертки, поворачивая регулирующую ручку-потенциометр.
