Стабилизатор напряжения IS3110RT (10 кВА)

Артикул: IS3110RT

Номинальная мощность, ВА: 10000
Точность стабилизации, ±%: 2
Минимум вход. напряжения, В: 90
Максимум вход. напряжения, В: 310
Тип стабилизатора: инверторный (on-line)
Количество фаз: трехфазный вход/однофазный выход
Тип индикации: цифровая
Артикул: IS3110RT
Наличие:  Склад поставщика
Примерный срок, при заказе сегодня:
  • Самовывоз из магазина в Екб. с 17 января
  • Доставим по Екатеринбургу 17 января
  • Отправим в другой город 17 января

100 620 р.

В корзину

2 Года гарантии
Лучший выбор!
Мы рекомендуем!
Сертификат партнера ГК Штиль, 2011г. Сертификат партнера ГК Штиль, 2012г.
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Инверторный стабилизатор напряжения IS3110RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) предназначен для обеспечения качественным сетевым напряжением в сети 380 В любой однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 10 кВА/8 кВт, например:

  • серверов и персональных компьютеров;
  • сетевого и телекоммуникационного оборудования;
  • производственной техники;
  • электроники отопительного и котельного оборудования;
  • электрочувствительной бытовой техники для дома.

IS3110RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3110RT является устройством нового поколения, принцип его работы заключается в двойном преобразовании переменного тока, которое обеспечивает:

  • мгновенную реакцию на отклонения напряжения (0 мс);
  • коррекцию сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
  • непрерывное электропитание нагрузки напряжением синусоидальной формы;
  • бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

В стабилизаторе используется интеллектуальная система охлаждения четырьмя вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА (в зависимости от скорости вращения).

Установка и подключение

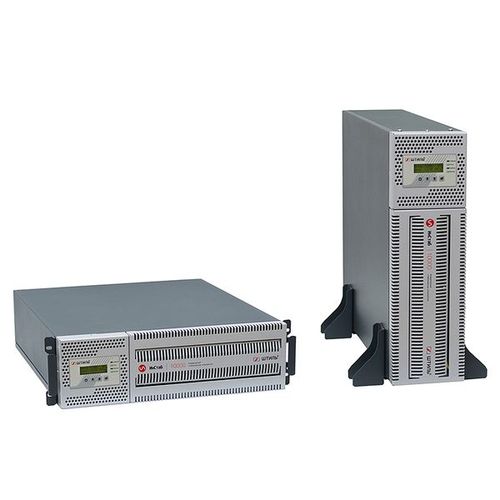

В комплект поставки IS3110RT входит набор деталей, позволяющих устанавливать стабилизатор двумя способами:

  • вертикально на ровной горизонтальной поверхности (на поворотные колеса);
  • горизонтально в 19-дюймовые направляющие стоечных шкафов.

Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

IS3115RT также оснащен панелью управления, которая имеет возможность поворачиваться на 90° при смене положения стабилизатора (вертикальное/горизонтальное).

Устройство обладает клеммными колодками, в которые удобно подключается нагрузка и сетевое питание.

Индикация

Стабилизатор имеет ЖК-дисплей и светодиодные индикаторы:

  • «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
  • «Сеть» – светится при допустимом сетевом напряжении;
  • «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
  • «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

  • значение входного напряжения по каждой фазе;
  • частота входной сети и процент загрузки;
  • активная и полная мощность подключенной нагрузки;
  • режим работы и наличие аварий с указанием причин.

На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в ЭКО-режиме и др.

Защита

IS3110RT оснащен современной защитой с автовосстановлением после коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

Электронный байпас обеспечивает автоперевод питания нагрузки на сеть при перегрузке, сбоях в работе стабилизатора или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

Средства мониторинга

Модель IS3110RT оснащена слотами для установки плат локального/дистанционного мониторинга работы.

С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Платы расширения имеют следующие интерфейсы:

  • RS-232 и RS-485;
  • mini-USB и USB;
  • «сухие» контакты;
  • Ethernet.

Мониторинг работы стабилизатора с платой расширения выполняется через web-интерфейс или ПО «Shtyl Device Manager» (SDM).

Платы расширения не входят в базовую комплектацию, их заказ осуществляется дополнительно.

Общие

Полная мощность, кВА 10
Активная мощность, кВт 8
Принцип стабилизации инверторный
(с двойным преобразованием)
Способ установки напольный / в стойку
Режимы работы стабилизация, ECO
Страна производитель Россия

Входные характеристики

Тип входной сети трехфазная пятипроводная (L1, L2, L3, N, PE)
Совместимость с генератором да
Номинальное фазное/линейное входное напряжение, В 220/380 (230/400)
Рабочий диапазон фазного/линейного входного напряжения, В 165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%,
90-310/155-537 при нагрузке 60%
Предельный диапазон фазного/линейного входного напряжения, В 90-310/155-537
Нижний порог фазного/линейного входного напряжения
отключения нагрузки, В 90/155
Нижний порог фазного/линейного входного напряжения
подключения нагрузки, В 110/190
Верхний порог фазного/линейного входного напряжения
отключения нагрузки, В
310/537
Верхний порог фазного/линейного входного напряжения
подключения нагрузки, В 290/502
Допустимое отклонение верхней границы входного напряжения
в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения
в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 43-57
Входной коэффициент мощности 0,99
Максимальный входной ток одной фазы, А 17
Потребляемая мощность в режиме холостого хода, Вт 75
Плавный пуск да

Выходные характеристики

Тип выходного напряжения однофазное
Диапазон настройки выходного напряжения, В 220-240
Точность стабилизации, % ±2
Быстродействие, мс 0
Форма выходного напряжения чистая синусоида
Номинальная выходная частота, Гц 50 (отклонение частоты выходного напряжения определяется частотой сети)
Время автономной работы при отключении питания не более 200 мс
Максимальный выходной ток, А 45
Коэффициент нелинейных искажений выходного напряжения, % <1,5% при линейной нагрузке, <3% при нелинейной нагрузке
Крест-фактор 3:1
Время запуска (восстановления после аварии сети), с до 20
Перегрузочная способность <105% - непрерывная работа, 105-150% - не менее 5 с
КПД в режиме работы от электросети, % до 97
КПД при работе через байпас или в режиме ECO, % до 99

Защита

Перегрузка по выходу электронная защита c автовосстановлением
Короткое замыкание электронная защита c автовосстановлением
Перегрев электронная защита c автовосстановлением
Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс)
Защита от высокочастотных помех 100 кГц - 30 МГц
Защита от аварии сети электронная защита c автовосстановлением
Защита от аварии стабилизатора электронная аварийная защита
Электронный автоматический байпас да

Панель управления и интерфейсы

ЖК-дисплей отображение рабочего состояния системы и основных входных и выходных параметров и аварийных состояний
USB опция (требуется установка карты мониторинга)
Ethernet опция (требуется установка карты мониторинга)
RS-485 опция (требуется установка карты мониторинга)
Сухие контакты 3 шт. или 8 шт. (опция)

Подключение

Входная сеть клеммное подключение (L1, L2, L3, N, PE)
Нагрузка (выходные разъёмы) клеммное подключение (L, N)

Надежность и эксплуатационные характеристики

Установка в помещении
Диапазон рабочей температуры, °С от +5 до +40
Диапазон температуры хранения, °С от -40 до +40
Тип охлаждения принудительное (вентиляторное)
Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА <42 (при минимальной скорости вращения вентиляторов), <64 (при максимальной скорости вращения вентиляторов)
Относительная влажность, % от 0 до 80 (без конденсата)
Рабочая высота, м до 3000 м над уровнем моря
Степень защиты от пыли и влаги IP20
Срок службы, лет не менее 10
Наработка на отказ, ч не менее 150000
Гарантийный срок, мес 24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм 459x250x530 (напольная установка) 130x484x530 (стоечная установка)
Высота установки в стойку, U 3
Масса, кг 17
Цвет корпуса серый
