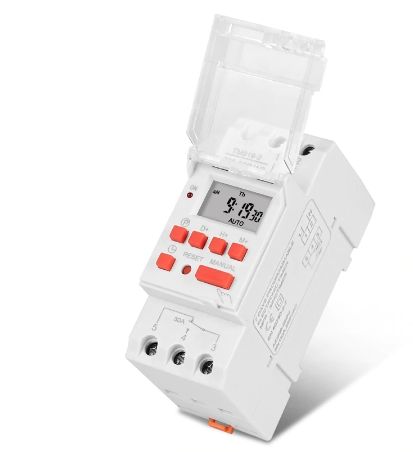

Таймер 24 часовой недельный предназначен для монтажа на DIN- рейку.

Встроенный перезаряжаемый аккумулятор для поддержки часов таймера.

Примеры применения

• Управление освещением
• Управление климатом
• Насосы
• Двигатели
• Управление вентилятором
• Водонагреватели
• Сельхоз объекты
• Другие электрические схемы
• Предусмотрено 17 независимых программ включения \ выключения и 15 различных комбинаций дней работы.

Программирование таймера

А. Назначение кнопок на панели управления

1. Кнопка P: Просмотр программы и настроек

2. Кнопка Manual: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено

3. Кнопка с пиктограммой часов: Вызов опции настройки текущего времени

4. Кнопка D+: Установка дня недели

5. Кнопка H+: Установка часов

6. Кнопка M+: Установка минут

7. Кнопка Reset : Сброс всех настроек

8.Индикатор ON: когда светится нагрузка включена, когда не светится нагрузка отключена

Настройки таймера рекомендуется начинать с сброса всех настроек (кнопка Reset)

B. Установка часов

Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку D+ или  H+ или M+ в зависимости что нужно установить (день недели, часы или минуты).

C. Установка программы таймера

Нажмите кнопку P . На дисплее отобразится 1on (первая программа включения нагрузки)
Нажмите кнопку D+ для выбора любой из 15 комбинаций дней срабатывания программы
Нажмите кнопку H+ или  M+ для установки часов и минут включения нагрузки
После окончания настройки 1on нажмите кнопку P – на дисплее отобразится 1off (время отключения нагрузки первой программы). Произведите настройку времени отключения так же как и время включения.
Комбинация дней включения и отключения должна быть одинаковой.
Повторите процедуру программирования согласно пункту 3 для последующих 17 программ (при такой необходимости)
Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера

D. Просмотр установленных программ

Нажмите кнопку P несколько раз для просмотра нужной программы из 17 возможных

Когда производится какая либо настройка и не производится никаких нажатий в течении 10 секунд дисплей возвращается в исходное состояние (главный экран таймера)
