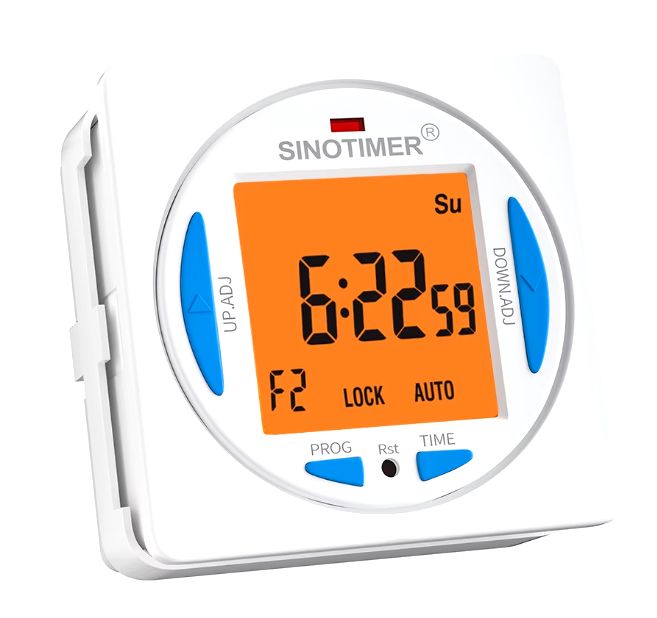

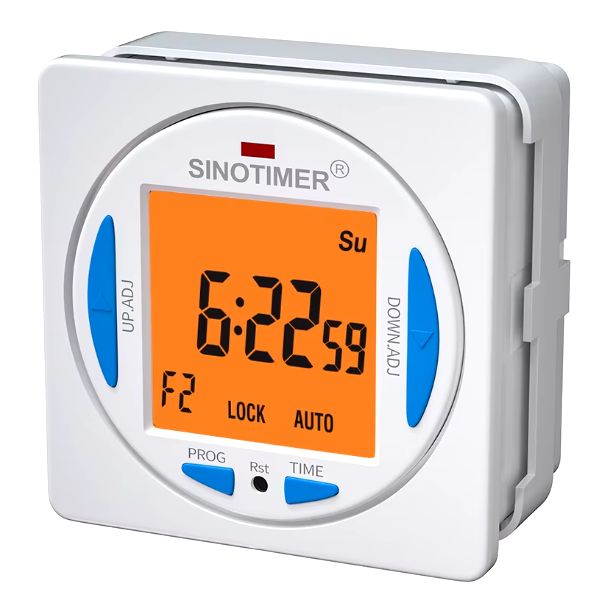

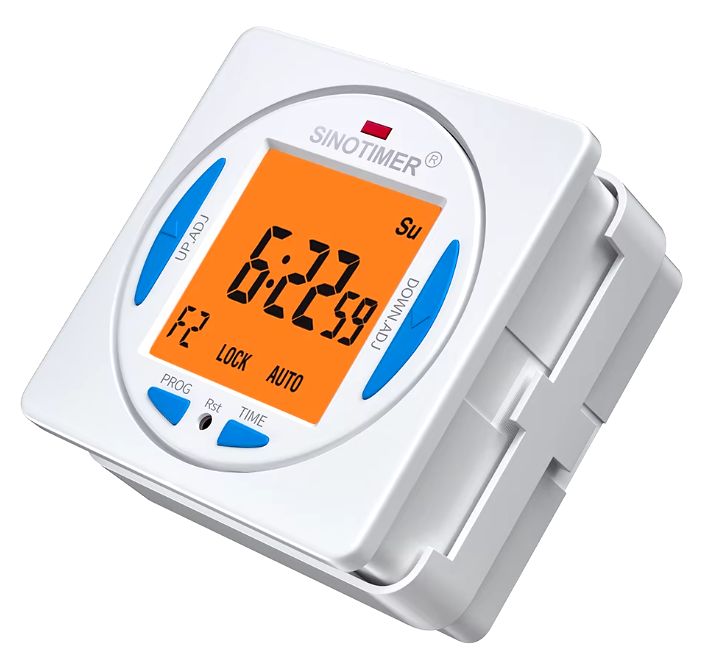

Реле времени недельное двухканальное.

Встроенный перезаряжаемый аккумулятор для поддержки часов таймера.

ВНИМАНИЕ: если при первом использовании экран не загорается, необходимо нажать и удерживать несколько секунд кнопку сброса (Rst) , которая находится на лицевой стороне таймера.

Примеры применения:

• Управление освещением
• Управление климатом
• Насосы
• Двигатели
• Управление вентилятором
• Водонагреватели
• Сельхоз объекты
• Другие электрические схемы
• Предусмотрено 8 независимых программ включения \ выключения и 15 различных комбинаций дней работы для каждого канала реле.

Технические подробности
Напряжение	12 В DC
Ток нагрузки	до 16 А (на канал)
Мощность нагрузки	до 192 Вт (на канал)
Выход на нагрузку	переключающий контакт
Точность хода часов	2 секунды в день
Количество программ включения\ выключения	16 (8 на канал)
Собственное потребление	4.5 Вт максимум
Встроенный дисплей	LCD с оранжевой подсветкой
Минимальный интервал срабатывания программы	1 секунда
Элемент питания	встроенный
Поддержание часов таймера на элементе питания	до 6 лет
Габариты	70х70х40 мм
Температура эксплуатации	-10...+50 градусов

Назначение контактов подключения Sinotimer TM622-4:

1,2 - Подключение питания таймера (12 В согласно полярности);

3,4,5 - Подключение нагрузки (1 канал, переключающий контакт);

6,7,8 - Подключение нагрузки (2 канал, переключающий контакт).

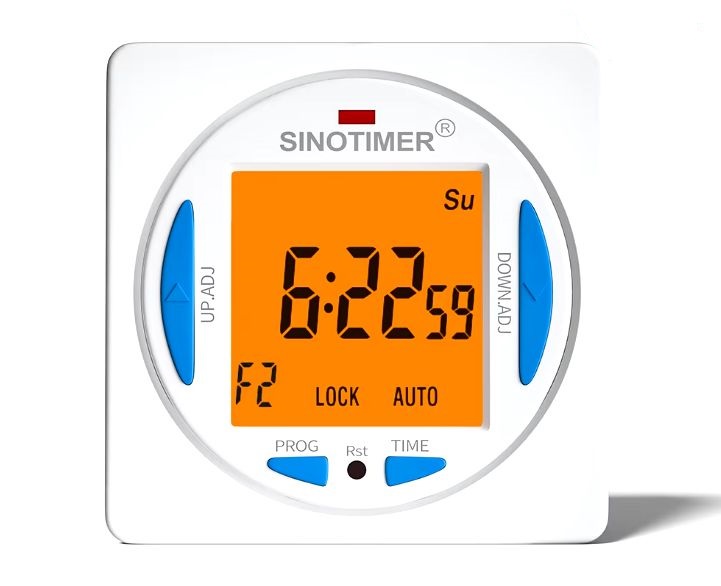

А. Назначение кнопок на панели управления:

1. Кнопка PROG: Просмотр программы и настроек (короткое нажатие). Снятие/постановка блокировки клавиш (длительное нажатие, 3 секунды);

2. Кнопка TIME: Вызов опции настройки текущего времени;

3. Кнопка UP: Вверх. Ручной выбор состояние реле ON/ON-AUTO/OFF/AUTO-OFF (короткое нажатие при удержании кнопки PROG);

4. Кнопка DOWN: Вниз;

5. Кнопка Rst: Выбор канала (короткое нажатие). Спящий режим (длительное нажатие, 3 секунды). Отмена существующей программы (при настройке программы).

B. Установка часов:

ВНИМАНИЕ: для снятия блокировки нажмите и удерживайте кнопку PROG около 3 секунд.

Нажимайте по очереди на кнопку TIME и выберите параметр (день недели, часы, минуты или секунды), далее кнопками UP и DOWN установите нужное значение. Сохранение параметров произойдёт при нажатия кнопки TIME после настройки дня недели.

C. Установка программы таймера:

Для первого канала предусмотрены программы ON/OFF: 11,12,13,14,15,16,17 и 18.

Для второго канала предусмотрены программы ON/OFF: 21,22,23,24,25,26,27 и 28.

1. Нажмите кнопку PROG. На дисплее отобразится 11on (первая программа включения первого канала);
2. Нажимайте по очереди на кнопку TIME для выбора настраиваемого параметра (день недели, часы, минуты или секунды), далее кнопками UP и DOWN установите нужное значение;
3. После окончания настройки 11on нажмите кнопку UP – на дисплее отобразится 11off (время отключения первого канала). Произведите настройку времени отключения так же как и время включения;
4. Комбинация дней включения и отключения должна быть одинаковой;
5. Повторите процедуру программирования согласно пункту 3 для последующих программ каналов (при такой необходимости);
6. Когда установка завершена нажмите и удерживайте кнопку PROG около 3 секунд.

D. Просмотр установленных программ:

Нажимайте кнопку PROG несколько раз для просмотра нужной программы из 16 возможных.

Когда производится какая либо настройка и не производится никаких нажатий в течении 60 секунд дисплей возвращается в исходное состояние (главный экран таймера).
