Таймер 24 часовой недельный предназначен для монтажа на плоскость

Встроенный элемент питания CR2032 для поддержки часов таймера.

ВНИМАНИЕ: если при первом использовании экран не загорается, необходимо нажать и удерживать несколько секунд кнопку сброса , которая находится на лицевой стороне с правой стороны.

Примеры применения

• Управление освещением
• Управление климатом
• Насосы
• Двигатели
• Управление вентилятором
• Водонагреватели
• Сельхоз объекты
• Другие электрические схемы
• Предусмотрено 18 независимых программ включения \ выключения и 15 различных комбинаций дней работы.

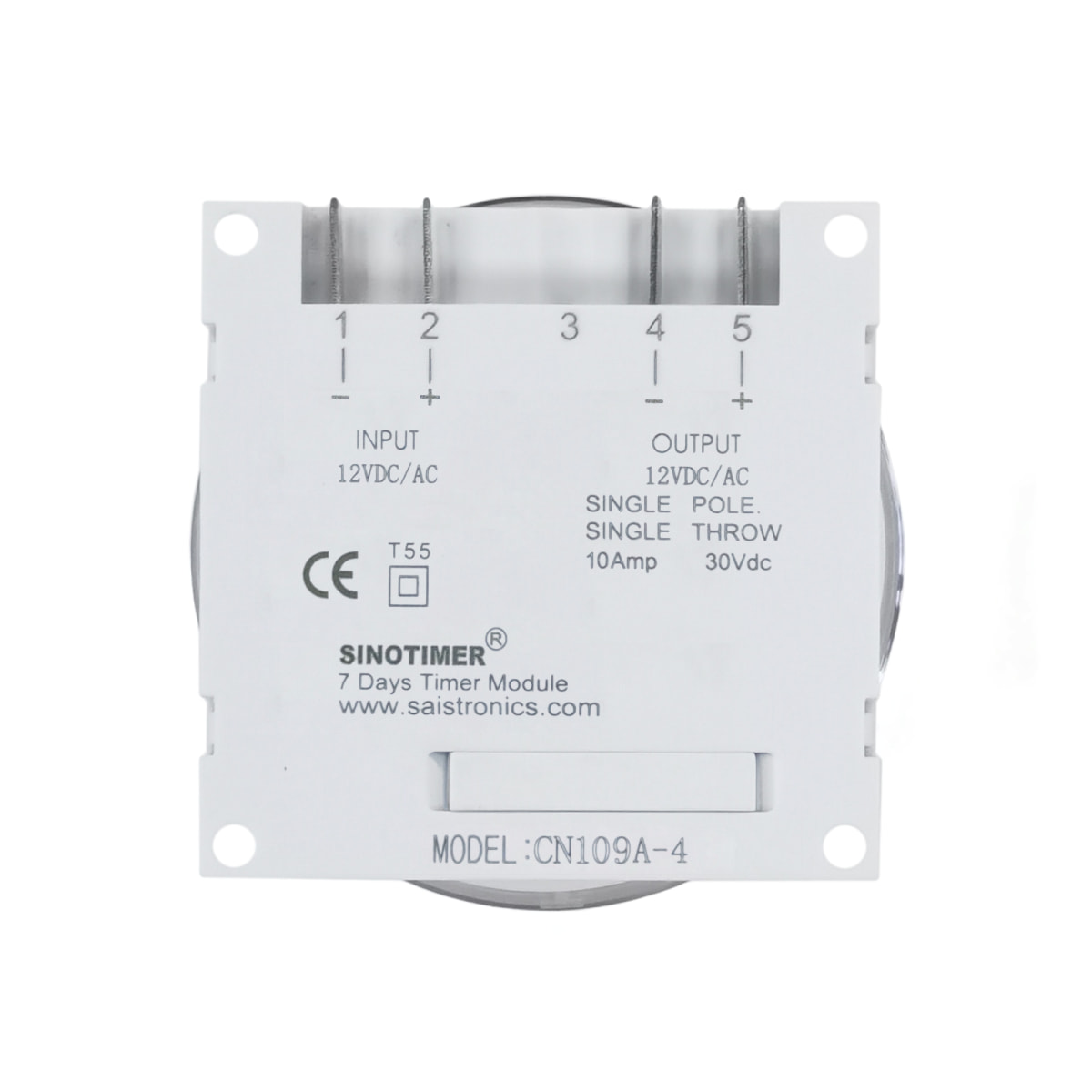

Назначение контактов подключения Sinotimer CN109A-2:
1,2- Подключение питания таймера (12 В)
4,5 –Подключение нагрузки (прямое включение)

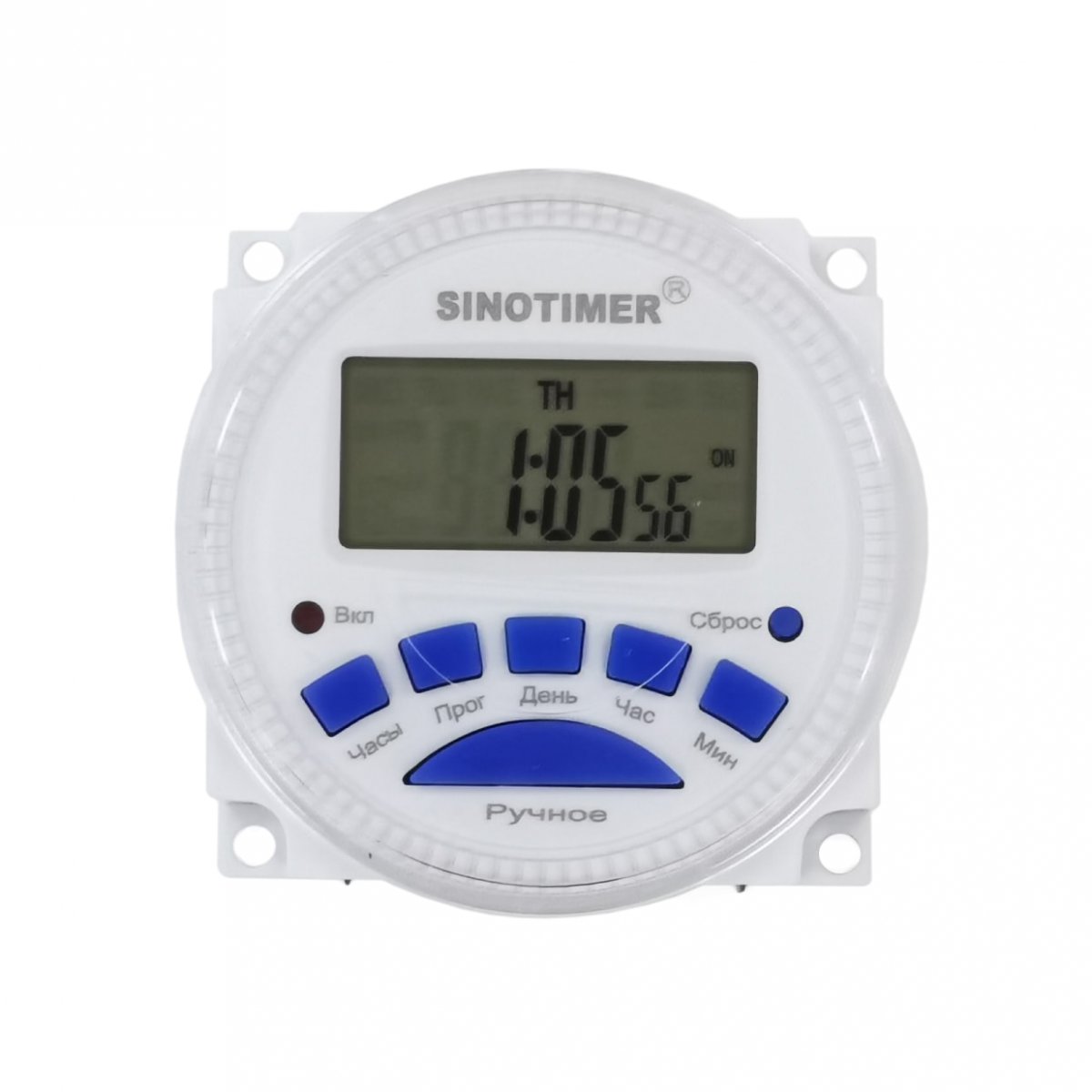

А. Назначение кнопок на панели управления:

1. Кнопка Прог: Просмотр программы и настроек

2. Кнопка Ручное: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено

3. Кнопка Часы: Вызов опции настройки текущего времени

4. Кнопка День: Установка дня недели

5. Кнопка Час: Установка часов

6. Кнопка Мин: Установка минут

7. Кнопка Сброс : Сброс всех настроек

8.Индикатор Вкл: когда светится нагрузка включена, когда не светится нагрузка отключена

Настройки таймера рекомендуется начинать с сброса всех настроек (кнопка Сброс)

B. Установка часов:

Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку День или Час или Мин в зависимости что нужно установить (день недели, часы или минуты).

C. Установка программы таймера:

Нажмите кнопку Прог . На дисплее отобразится 1on (первая программа включения нагрузки)
Нажмите кнопку День для выбора любой из 15 комбинаций дней срабатывания программы
Нажмите кнопку Час или  Мин для установки часов и минут включения нагрузки
После окончания настройки 1on нажмите кнопку Прог – на дисплее отобразится 1off (время отключения нагрузки первой программы). Произведите настройку времени отключения так же как и время включения.
Комбинация дней включения и отключения должна быть одинаковой.
Повторите процедуру программирования для последующих 18 программ (при такой необходимости).
Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера.

D. Просмотр установленных программ:

Нажмите кнопку Прог несколько раз для просмотра нужной программы из 18 возможных

Когда производится какая либо настройка и не производится никаких нажатий в течении 10 секунд дисплей возвращается в исходное состояние (главный экран таймера).
