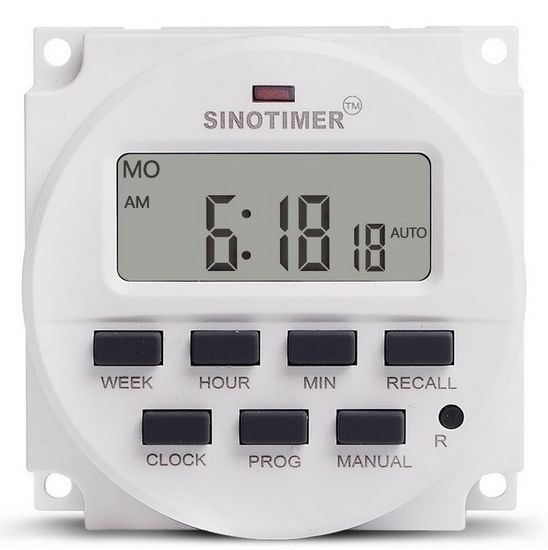

Универсальный недельный программируемый таймер переключатель на 220В TM618N-2.

Программируемый недельный таймер TM618N-2  предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными устройствами.

Начало работы.

Настройка часов.

Необходимо установить текущий день недели и время. Для этого нажмите и удерживайте кнопку clock часов и нажимайте кнопки:

week - для выставления дня недели. Нажимайте на кнопку week до того, пока в верхней части дисплея не загорится значение, соответствующее текущему дню недели.

SU- Sunday – Воскресенье, MO-Monday-Понедельник, TU- Tuesday, WE-Wednesday, TH- Thursday, FR-Friday, SA-Saturday

hour - для выставления часов, и min - для выставления минут.

Программирование реле времени.

Для программирования автоматического включения и выключения нагрузки, нажмите на кнопку РROG. Кнопкой WEEK выбираются дни недели, по которым данное правило включения и отключения будет работать. Возможен выбор как нескольких предустановленных значений, так и выбор всех дней в недели, либо любого отдельного дня.

Кнопкой HOUR выставляем часы, кнопкой МIN - минуты срабатывания таймера (Аналогично настройке часов).

Первая цифра на дисплее в режиме программирования таймера – порядковый номер программы. Всего их может быть 16. Для каждой из программ есть два режима – вкл (ON) и выкл. (Off). Переключение между режимами производится кнопкой РROG. Когда на дисплее горит индикатор ON – мы настраиваем время срабатывания резе на замыкание. При индикации Off на дисплее – настраиваем время срабатывания реле на размыкание.

Для выхода из режима программирования нажмите CLOCK

Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать соответствующую программу и нажать на кнопку RECALL

Кнопка MANUAL позволяет вручную замкнуть или разомкнуть реле, ( при замкнутом загорается красный индикатор, и на дисплее горит сегмент "ON"(лампочка), при разомкнутом – на дисплее горит сегмент "OFF"(лампочка перечеркнута)и красный индикатор не горит.) либо выбрать режим авто (по расписанию)на дисплее горит сегмент " auto"

Для полного сброса устройства достаточно нажать на кнопку R.

Подключение реле.

К контактам INPUT подключается 220 . Контакты реле работают в режиме ключа, и замыкаются в ручном, либо в автоматическом режимах.
