Реле контроля напряжения и тока TOMZN TOVPD1-63-VAE 63A

Функции:

• отображение напряжения в сети;
• отображение потребляемого тока более 1A с точностью до десятых долей ампера;
• функция измерения потребленной энергии kWh;
• отключение нагрузки при превышении указанного напряжения сети;
• отключение нагрузки при понижении напряжения сети до указанного уровня;
• отключение нагрузки, если потребляемый ток превысит указанное значение;
• ручное отключение и включение нагрузки;
• настройка напряжений отключения и включения для верхнего и нижнего предела;
• настройка времени задержки включения о отключения;
• настройка тока отключения;
• коррекция показаний вольтметра;
• режим полного отключения после нескольких превышений тока;
• запоминание всех настроек при отключении сети.

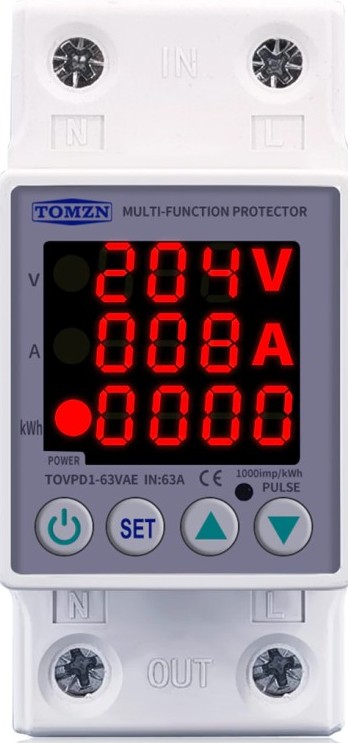

Прибор оснащен тремя дисплеями: 1 показывает напряжение в вольтах, 2 силу тока в амперах, 3 количество энергии в КВт/ч. Индикаторы напротив сигнализируют о состоянии параметра. Горит, значит норма. Моргает — превышение или занижение.

Для сброса показаний счетчика kWh необходимо зажать кнопку "SET" на 10 секунд.

Кнопка SET включает режим настройки:

A1 - Задержка включения нагрузки в секундах при подаче электричества;
A2 - Верхнее напряжение отключения;
A3 - Напряжение включения после отключения (автоматически меняется при смене предыдущего параметра);
A4 - Время включения нагрузки при восстановлении напряжения после превышения. Время отсчитывается от момента восстановления допустимого напряжения;
A5 - Время отключение нагрузки при превышении напряжения (можно установить от 0.1С до 30С);
A6 - Нижнее напряжение отключения;
A7 - Напряжение включения после отключения из-за пониженного напряжения (автоматически меняется при смене предыдущего параметра);
A8 - Время включения нагрузки при восстановлении напряжения после понижения;
A9 - Время отключение нагрузки при понижении напряжения (можно установить от 0.1С до 30С);
A10 - Ток отключения нагрузки (можно установить от 0.05A);
A11 - Время включения нагрузки после снижения тока.
A12 - Время отключение нагрузки при превышении тока (можно установить от 0.1С до 30С);
A13 – Непрерывное время перегрузки по току;
A14 – Калибровка вольтметра;
A15 – Калибровка амперметра;
A16 – Калибровка ваттметра;
