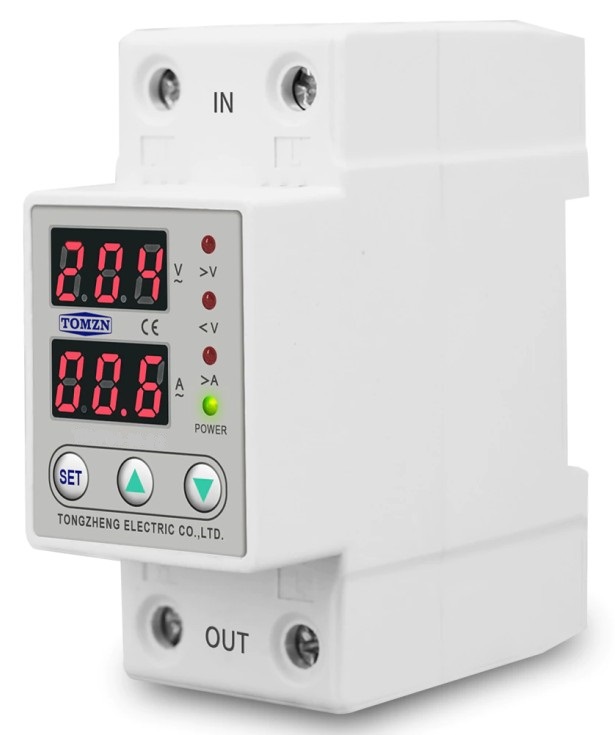

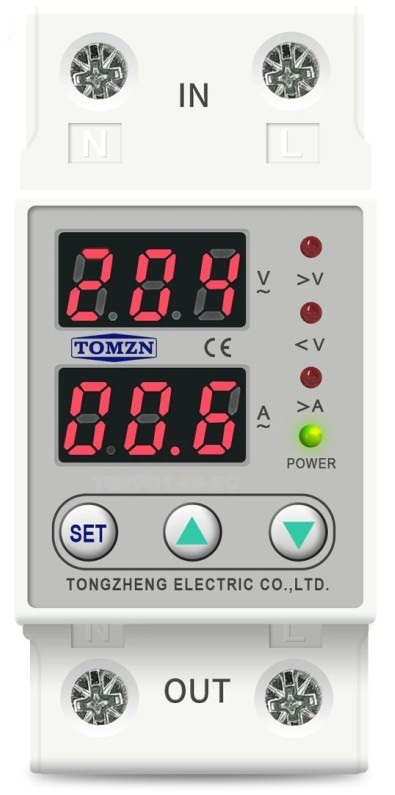

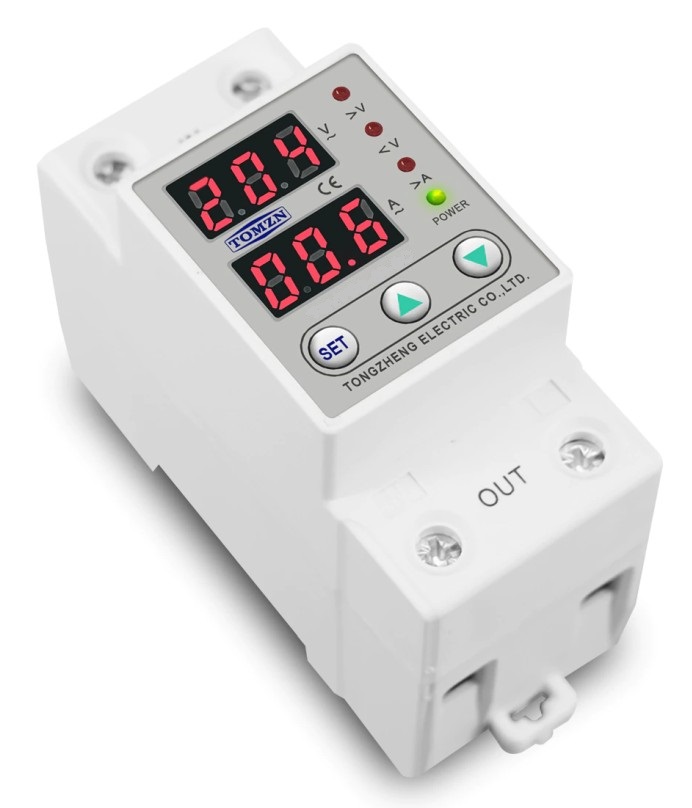

Реле контроля напряжения и тока TOMZN TOVPD1-60-VA 63A

Функции:

• отображение напряжения в сети;
• отображение потребляемого тока более 1A с точностью до десятых долей ампера;
• отключение нагрузки при превышении указанного напряжения сети;
• отключение нагрузки при понижении напряжения сети до указанного уровня;
• отключение нагрузки, если потребляемый ток превысит указанное значение;
• настройка времени задержки включения о отключения;
• настройка тока отключения;
• коррекция показаний вольтметра;
• коррекция показаний амперметра;
• режим полного отключения после нескольких превышений тока;
• отображение последней причины отключения;
• запоминание всех настроек при отключении сети.

При нажатии второй кнопки (стрелка вверх) более 7 секунд - индикаторы отображают причину последнего отключения: на верхнем будет буква, обозначающая пониженное или повышенное напряжение или превышение тока, на нижнем - значение параметра в момент превышения. После отключения входящего электричества причиной будет это самое отключение, нижний индикатор покажет "888".

При удержании третьей кнопки (стрелка вниз) более 16 секунд - реле сбросит свои настройки на заводские.

Кнопка SET включает режим настройки. В этом режиме настраиваются 14 параметров:

A1 - Задержка включения нагрузки в секундах при подаче электричества (по умолчанию 10);
A2 - Верхнее напряжение отключения (по умолчанию 270 В);
A3 - Напряжение включения после отключения (по умолчанию 265 В, автоматически меняется при смене предыдущего параметра);
A4 - Время включения нагрузки при восстановлении напряжения после превышения (по умолчанию 30 с). Время отсчитывается от момента восстановления допустимого напряжения;
A5 - Время отключение нагрузки при превышении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
A6 - Нижнее напряжение отключения (по умолчанию 170 В);
A7 - Напряжение включения после отключения из-за пониженного напряжения (по умолчанию 175 В, автоматически меняется при смене предыдущего параметра);
A8 - Время включения нагрузки при восстановлении напряжения после понижения (по умолчанию 30 с);
A9 - Время отключение нагрузки при понижении напряжения (по умолчанию 1С, можно установить от 0.1С до 30С);
A10 - Ток отключения нагрузки (по умолчанию 40.0A, можно установить от 1A);
A11 - Время включения нагрузки после снижения тока (по умолчанию 30 с).
A12 - Время отключение нагрузки при превышении тока (по умолчанию 1С, можно установить от 0.1С до 30С);
A13 - Калибровка вольтметра (от -9.5 до +9.5 В с шагом 0.5 В);
A15 - Количество срабатываний превышения тока до полного отключения (по умолчанию oFF, можно установить от 1 до 20).
