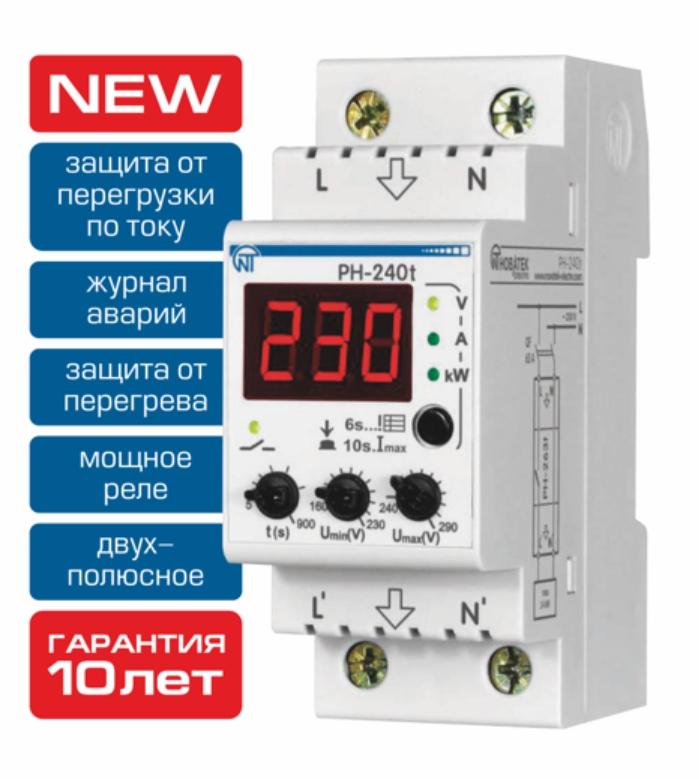

Реле напряжения 40А с защитой от перегрева, индикация V, A, kVA, kW, kVAr РН-240t Новатек-Электро

Артикул: РН-240Т
Производитель:  Новатек-Электро
Артикул: РН-240Т
Штрих-код: 2000660166007
Наличие:  7 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу 24 Декабря
  • Отправим в другой город 24 Декабря

2 943 р. 3 990 р.

В корзину

10 Лет гарантии!
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Реле напряжения предназначено для защиты бытового и промышленного электрооборудования (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали (нуля).

Реле напряжения:

  • индицирует действующее значение напряжения в сети и состояние выходных контактов (состояние нагрузки);
  • измеряет и выводит на дисплей потребляемый нагрузкой ток, активную мощность и отключает нагрузку при превышении заданного порога по току;
  • сохраняет в энергонезависимой памяти информацию о пяти последних авариях;
  • имеет защиту от перегрева из-за плохого контакта проводников в клеммах в результате загрязнения или недостаточного усилия зажатия.

Изделие может использоваться как цифровой мультиметр (индикация напряжения сети, активной мощности и потребляемого тока). Питание изделия осуществляется от цепи, которая питает нагрузку.

Монтаж на стандартную DIN-рейку 35 mm
Изделие сохраняет свою работоспособность при любом положении в пространстве.
Материал корпуса – самозатухающий пластик
Вредные вещества, в количестве, превышающем предельно допустимые концентрации, отсутствуют
ГОСТ 13144-2013

Таблица №1 Характеристики выходных контактов реле напряжений

Наименование РН-240t
Максимальный коммутируемый ток при активной нагрузке, А 40
Максимальная коммутируемая мощность при активной нагрузке (сos φ=1,0), kW 9
Максимальная коммутируемая мощность при активноиндуктивной (электромотор) нагрузке (сos φ=0,4), kW 1,6
Максимально допустимое переменное напряжение, V 250
Срок службы:
механический, раз, не менее 500 тыс.
электрический, раз, не менее 20 тыс

Таблица №2 – Диапазоны измеряемых и контролируемых параметров

Наименование Контролируемый диапазон    Измеряемый диапазон
Активная мощность, kW 0,1 – 14
Ток нагрузки, А 1 – 63    1-40
Входное напряжение, V 160 – 290    120 – 350

Таблица №3 Основные технические характеристики

Наименование Значение
Номинальное переменное однофазное напряжение питания, V 230
Частота сети, Hz 47 – 65
Номинальное напряжение изоляции, V 450
Номинальное импульсное выдерживаемое напряжение, kV 2,5
Точность измерения активной мощности, %, не хуже 5
Точность измерения тока, %, не хуже 2,5
Точность измерения напряжения в диапазоне 120 – 350 V, %, не хуже 2
Время АПВ по напряжению, s 5 – 900
Время готовности, s, не более 0,8
Потребляемая мощность при неподключенной нагрузке, W, не более 2
Максимальное напряжение, при котором сохраняется работоспособность (действующее значение), V 450
Минимальное напряжение, при котором сохраняется работоспособность (действующее значение), V 130
Время срабатывания защиты по Umах, s 1
Задержка отключения при повышении напряжения более 430 V и длительности импульса более 1,5 ms, s, не более 0,05
Задержка отключения при повышении напряжения более 30V от установки по Umах, s 0,12
Время срабатывания защиты по Umin, s 7
Задержка отключения при снижении напряжения ниже 145 V, s 0,25
Точность определения порога срабатывания по напряжению, V 3
Гистерезис по напряжению, V 4
Время срабатывания защиты по превышению заданного порога по току, s 5
Номинальный режим работы Продолжительный
Степень защиты изделия IP10
Класс защиты от поражения электрическим током II
Климатическое исполнение УХЛ3.1
Допустимая степень загрязнения II
Категория перенапряжения II
Сечение проводов для подключения к клеммам, mm2 0,5 – 16,0
Габаритные размеры, НхВхL, mm 90х36х60

Таблица №4 Задаваемые параметры

Наименование Минимальное значение    Максимальное значение
Время АПВ по напряжению, s 5    900
Порог срабатывания по Umin, V 160    230
Порог срабатывания по Umax, V 240    290
Порог срабатывания по току, А 1    40

Условия эксплуатации

температура окружающей среды от -35 до +55ºС;
атмосферное давление от 84 до 106,7 кПа;
относительная влажность воздуха (при температуре +25 ºС) 30 … 80%
