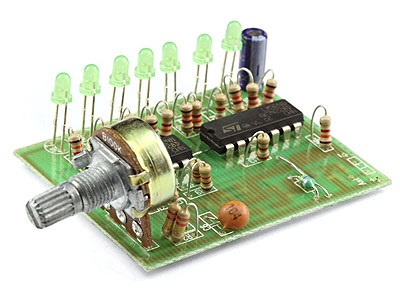

Плата и радиодетали для самостоятельной сборки. Данный конструктор позволяет собрать индикатор ВЧ излучения со светодиодной индикацией уровня, который упрощает настройку приёмопередающей аппаратуры и так же может применяться для поиска устройств внегласного снятия информации (жучков, маяков).

Применение устройства

После включения необходимо сбалансировать мост резистором R4 и добиться свечения светодиода HL1. В роли антенны используют штыри длиной 200…300 мм, или телескопическую антенну.

Характеристики:

• Частота детектируемого ВЧ излучения: До 500 МГц;
• Номинальное напряжение питания: 9 В;
• Номинальный ток потребления: 50 мА.

Комплект поставки:

• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечания:

• Для понижения чувствительности устройства к внешним паразитным наводкам, рекомендуется дополнительно установить конденсатор C7 ёмкостью 4,7нФ.
• Для повышения стабильности работы, и устранения самовозбуждения УВЧ, необходимо удалить дроссель L1, или заменить его резистором номиналом 50...100 Ом.
