Простое устройство для преобразования однополярного питания в двухполярное, например, когда нет возможности использовать соответствующий трансформатор с отводом средней точки. Такой случай может возникнуть, например, при питании усилителя или других устройств.

В отличии от простого резисторного делителя схема позволяет получить на выходе стабильное одинаковое напряжение, равное половине входного.

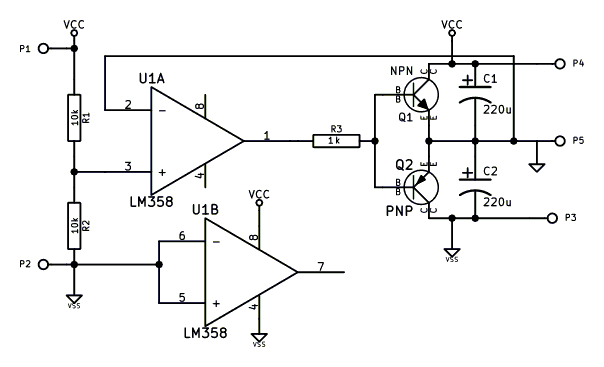

Принцип действия преобразователя похож на работу компенсационного стабилизатора напряжения. Микросхема U1A сравнивает образцовое напряжение, подаваемое на неинвертирующий вход с резистивного делителя R1...R2 с напряжением, поступающим на инвертирующий вход с выхода устройства. В соответствии с этим корректируется выходной сигнал, регулирующий отпирание/запирание выходных транзисторов. Максимальное входное напряжение ограничено напряжением питания операционного усилителя.

Характеристики:

• Входное напряжение: 9—30 В;
• Ток симметричной нагрузки: 3 А;
• Ток несимметричной нагрузки: 1 А;
• Выходное напряжение: ±0,5×Uвход [В].

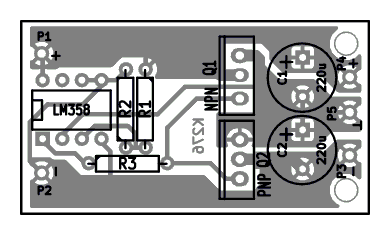

Комплект поставки:

• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание: Выходные транзисторы необходимо установить на радиатор.
