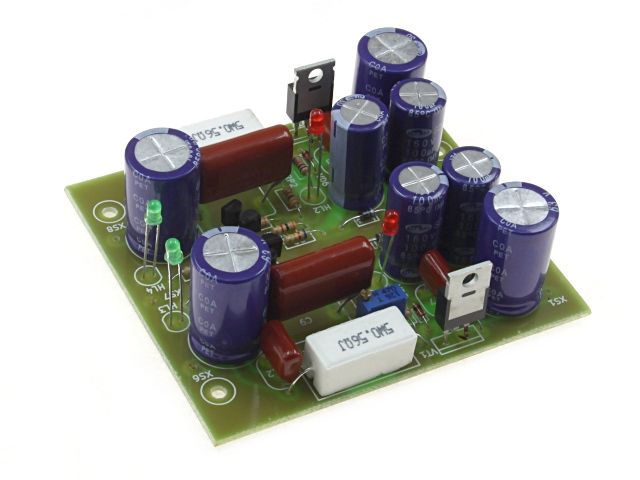

Данный конструктор позволяет собрать электронную защиту от перегрузки по току для двухполярного блока питания мощностью до 200 Вт.
Краткое описание

Электронная защита предназначена для совместного использования с двухполярным блоком питания УМЗЧ и позволяет ограничить средний потребляемый ток не реагируя на кратковременные перегрузки. В устройстве применена триггерная защита.

Примечания:
  • Увеличив ёмкость конденсаторов С9 и С10 можно увеличить время срабатывания защиты.
  • При уменьшении времени срабатывания защиты и емкостной нагрузке возможно ложное срабатывание защиты при включении питания. Для исключения этого следует уменьшить ёмкость конденсаторов С11 и С14 до 100 мкФ или применить устройство плавного запуска.

Характеристики:
  • Напряжение питания ±15..50 В;
  • Порог срабатывания защиты 1..2 А.
