Цифровой встраиваемый термостат с выносным датчиком, -50°C..+110°C, красный

Артикул: **SDF100 Red**
	Цифровой встраиваемый термостат с выносным датчиком, -50°C..+110°C, красный Тип: 12В Артикул: SDF100 Red Штрих-код: 2000000019734 Наличие: 6 шт. Самовывоз из магазина в Екб. завтра Доставим по Екатеринбургу 30 Декабря Отправим в другой город 30 Декабря 263 р. ~~350 р.~~ В корзину	1 Год гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Цифровой термостат SDF100 с выносным полупроводниковым датчиком предназначен для контроля температуры в диапазоне -50...110°C и автоматического включения охладительных/нагревательных приборов с помощью встроенного реле.

Инструкция

Технические характеристики
Диапазон измерения температуры	-50...110°C
Разрешение измерения температуры	0.1°C в диапазоне -9.9...99.9°C, в ином случае 1°C
Точность измерения температуры	0.1°C
Точность установки температуры	0.1°C
Установка гистерезиса	0.1-15°C с точностью 0.1°C
Частота обновления	0.5 сек.
Термодатчик	NTC 10k0.5%
Максимальный коммутируемый ток	10А
Напряжение питания	12VDC
Ток потребления	35мА/65мА (реле разомкнуто/замкнуто)
Рабочая температура	-10...60°C
Влажность	20...85%
Габариты	48х40 мм

Инструкция по применению

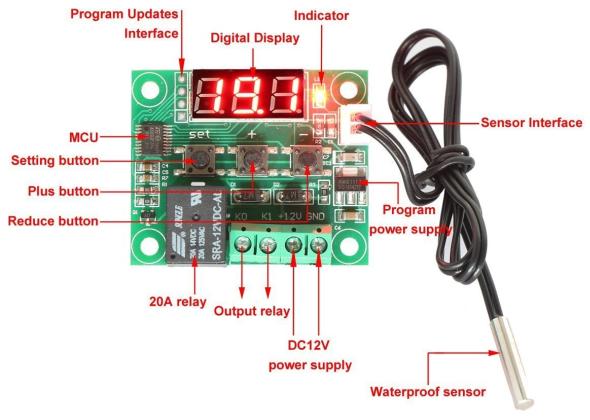

Питание подается на клеммы "+12V" и "GND" в соответствии с обозначениями. Клеммы "K0" и "K1" коммутируются управляющим реле и предназначены для подключения контроллируемого оборудования. При включении на дисплее терморегулятора должна отобразится текущая температура.

Для выбора целевой температуры однократно нажмите кнопку "SET" и кнопками "+" и "-" задайте значение (долгое нажатие для быстрого увеличения/уменьшения значения). Значение задается в пределах установленного диапазона целевой температуры (по умолчанию -50...110 °C). Для завершения (подтверждения) настройки целевой температуры повторно нажмите кнопку "SET". Новая настройка будет применена мгновенно.

При замыкании управляющего реле загорается и постоянно горит светодиодный индикатор (LED).

Индикация на цифровом дисплее:

"LL" — термодатчик не подключен к плате регулятора;
"HH" — выход температуры за пределы измерений термодатчика;
"---" — сигнализация о превышении критического значения температуры (если установлено), реле размыкается до снижения температуры ниже критического уровня.

Долгое нажатие на кнопку "SET" открывает меню настроек. Для переключения между настройками P0-P6 используйте кнопки "+" и "-". Для выбора определенной настройки использутей краткое нажатие кнопки "SET", для установки необходимого значения используйте кнопки "+" и "-", после выбора необходимого значения повторно нажмите "SET". Долгое (10 сек.) нажатие кнопки "SET" для подтверждения настроек и выхода из меню настроек.

Пункты меню настроек:

P0: Охлаждение(C)/Нагрев(H); Диапазон: C/H; По-умолчанию: C (охлаждение)
P1: Гистерезис; Диапазон: 0.1-15 °C; По-умолчанию: 2
P2: Максимум диапазона целевой температуры; Диапазон: 110 °C; По-умолчанию: 110
P3: Минимум диапазона целевой температуры; Диапазон: -50 °C; По-умолчанию: -50
P4: Калибровка температуры; Диапазон: -7...+7°C; По-умолчанию: 0°C
P5: Задержка перед включением; Диапазон: 0-10 мин.; По-умолчанию: 0
P6: Критическая температура; Диапазон: 0-110 °C; По-умолчанию: Off

Для сброса настроек терморегулятора к заводским необходимо перед включением (подачей питания) нажать и удерживать нажатыми кнопки "+" и "-". В момент включения цифровой дисплей моргнет, что означает, что сброс настоек произведен.

Вопросы и отзывы (5)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.

Гость 19.11.2015 23:40:00
у данного термостата сухой контакт на реле управления Клеммы "K0" и "K1"? Если нет питания 12v, цепь коммутатора будет замкнута или нет? в общем нужна схема!
Имя Цитировать

Евгений Жданов 20.11.2015 09:28:05
Добрый день! Инструкция к термостату. Если нет питания, цепь разомкнута.
Имя Цитировать

Гость 20.11.2015 15:56:37
Помогите разобраться, этот термостат работает на замыкание или размыкание? И для чего режимы нагрев/охлаждение?
Имя Цитировать

Евгений Жданов 20.11.2015 16:57:59
Выставляя режим нагрев и охлаждение, вы указываете, в какой момент будут замкнуты клеммы К0 и К1. В процессе работы при превышении измеряемой температуры заданного значения (например, 40 C°) в режиме нагрева отключается нагрузка (в режиме охлаждения нагрузка включается). При снижении температуры ниже установленной температуры на значение гистерезиса (например, 40 - 2 = 38 C°) в режиме нагрева нагрузка будет включена снова (в режиме охлаждения нагрузка будет отключена). Здесь можно посмотреть описание к другому термостату. Схема подключения нагрузки та же. Обратите внимание у SDF100 питание 12 В DC.
Имя Цитировать

Гость 20.11.2015 17:57:51
Ссылка не открывается
Имя Цитировать

Евгений Жданов 20.11.2015 18:24:59
Поменял ссылку.
