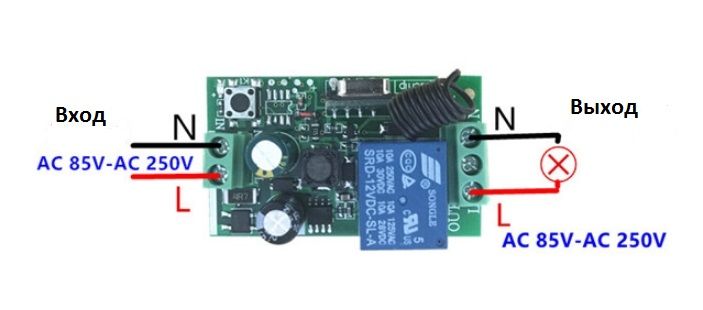

Внимание!!! Обратите внимание на схему! На выходе радиореле присутствует напряжение 220 В когда реле находится в режиме "включено". То есть, радиореле не работает в режиме "Сухой контакт", а работает в режиме прямой выдачи напряжения 220В на нагрузку.

Режимы работы:

• «Коммутации» - Включение/Выключение используется в системах управления. При нажатии на кнопку портативного пульта происходит замыкание реле, при нажатии на эту же кнопку портативного пульта происходит размыкание реле. Этот режим позволяет управлять автоматическими шлагбаумами, электрическими воротами, осветительными приборами.
• «Непрерывный» - при нажатии на кнопку портативного пульта контакты реле будут замкнуты в период удержания кнопки на пульте управления (максимум 25 сек).  Этот режим позволяет управлять электрическими жалюзи, в случае если их необходимо немного приоткрыть.

Программирование:

Удаление из памяти всех пультов. Нажать на сервисную кнопку 8 раз. Далее дождаться пока диод потухнет. Память очищена. Лучше с этого и начинать программирование.

Запрограммировать на кнопку режим "непрерывный". Нажать на сервисную кнопку 1 раз. Далее пока горит диод нажать на выбранную кнопку. Кнопка запрограммирована.

Запрограммировать на кнопку режим "коммутации". Нажать на сервисную кнопку 2 раза. Далее пока горит диод нажать на выбранную кнопку. Кнопка запрограммирована.

Запрограммировать на одну кнопку включение, а на другую выключение режима "коммутации". Нажать на сервисную кнопку 3 раза. Далее пока горит диод нажать поочередно сначала на кнопку предназначенную для включения, затем на кнопку предназначенную для выключения. Кнопка запрограммирована.

Видео инструкция.
