Встраиваемый роутер AXR-5U PoE, поддержка USB-модемов 3G/4G

Артикул: **AXR-5U PoE (RJ45 прямой)**
	Артикул: AXR-5U PoE (RJ45 прямой) Штрих-код: 2000000173641 Наличие: 7 шт. Самовывоз из магазина в Екб. сегодня Доставим по Екатеринбургу 14 Апреля Отправим в другой город 14 Апреля 3 990 р. ~~4 590 р.~~ В корзину Купить на OZON Купить на Wildberries Купить на Yandex Market	6 месяцев гарантии

Описание

Беспроводной роутер AXR-5U PoE предназначен для использования в комплекте с 3G/4G USB-модемами Huawei, ZTE и др. Питание маршрутизатора осуществляется по витой паре длиной до 100 метров по технологии Passive PoE (по сигнальному Ethernet-кабелю) напряжением ~24VDC.

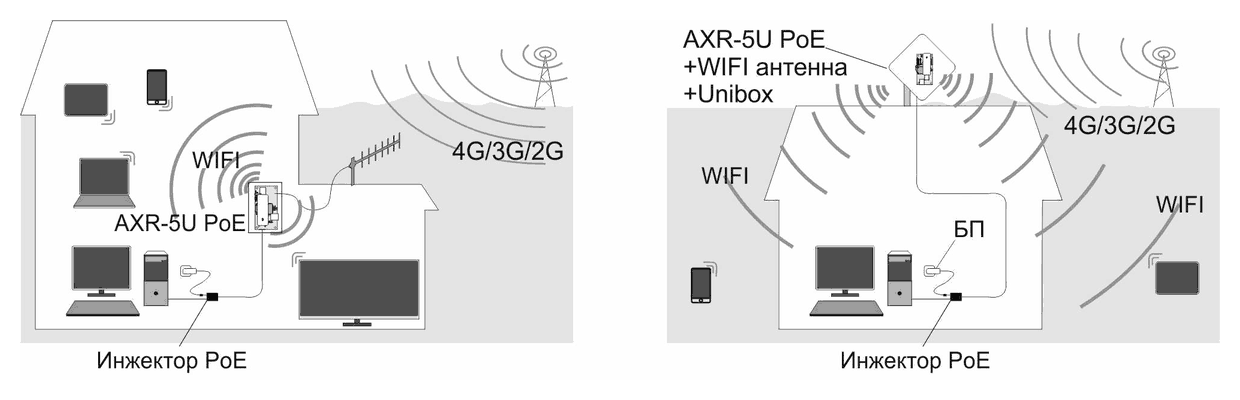

Такой подход позволяет разместить устройство и подключенный к нему модем в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др.

Модель AXR-5U имеет втроенный WiFi-модуль стандарта 802.11bgn со скоростью передачи данных до 300Мб/с, чтобы использовать который к U.fl выходам должны быть подключены WiFi-антенны.

Отличительные особенности:

Прост в использовании, снабжен собственным веб-инерфейсом, сосвместим с наиболее распространенными USB-модемами;
Может работать в качестве прозрачного Ethernet-моста при соединении с модемами по протоколу NDIS (прошивки Hilink);

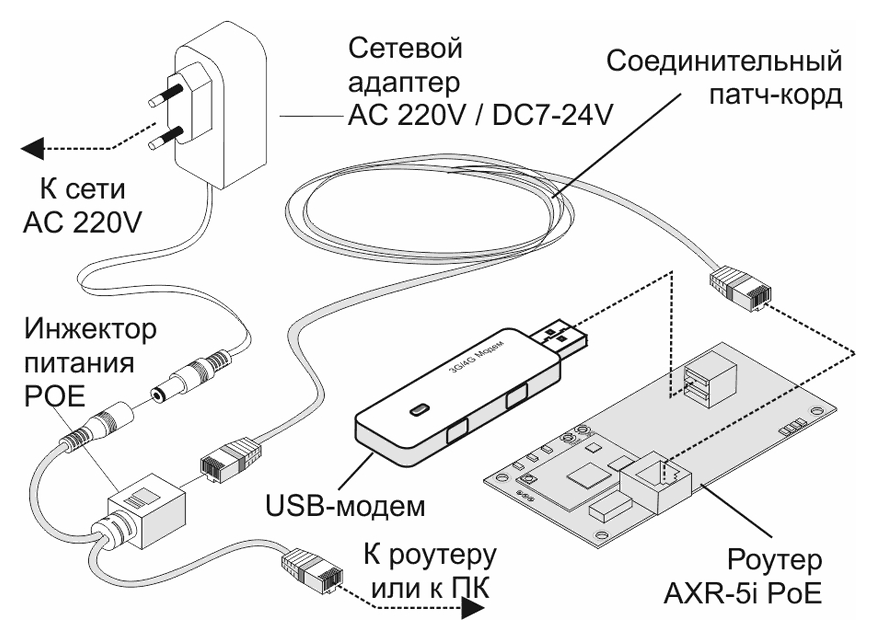

Для соединения с PoE инжектором используются стандартные Ethernet патч-корды;
Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны;
Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Поддерживаемые 3G модемы:

Huawei E160 E176 E220 E368 E353 E353T E367 E372 E1762 E3131 E173 E3772
Sierra AC308 310U 312U 313U 319U
ZTE MF622 MF627 MF628 MF632 MF638 MF645 MF633 MF668 MF680
TP-Link MA180 MA260

Поддерживаемые 4G модемы:

Huawei E389 E392 E398 E8278 E397 E3276 E3772 E3372
Sierra 320U 330U 340U
Sierra MC73xx MC74xx (нужен переходник USB->PCI-E с гнездом под сим карту)
Sierra EM73xx EM74xx EM75xx (нужен переходник USB->M.2 с гнездом под сим карту)
ZTE MF820 MF821 MF821D MF880 ME3630
Quectel EP06 (нужен переходник USB->PCI-E с гнездом под сим карту)
Quectel EM06 EM12 EM20 (нужен переходник USB->M.2 с гнездом под сим карту)

Роутеры AXR-5 выпускаются в модификациях с "прямым" (кабель подходит перпендикулярно плате) и с "угловым" (параллельно плате) портом RJ-45. Это модификация с прямым портом.

Комплект поставки:

Маршрутизатор AXR-5U PoE;
Инструкция по подключению с кратким описанием WEB-интерфейса (скачать);
Упаковка из картона или полиэтилена.

Эта комплектация поставляется без блока питания и Wi-Fi антенны!

Технические характеристики
Исполнение	Встраиваемое
Интерфейсы	LAN(WAN) : 1x10Base-T/100Base-TX - RJ-45
Чипсет	MediaTek MT7628N 580 МГц
ОЗУ	128Mb
ПЗУ	32Mb
Режим работы	3G/4G WiFi Роутер; Точка доступа; Клиент точки доступа
Cтандарты Wi-Fi	IEEE 802.11b/g/n , 2412 МГц÷2484 МГц
Скорость WIFI-сети	до 300Мбит/с
LED Индикация	Wireless-Link; Wired-Link
Операционная система	OpenWRT/LEDE
LED Индикация	Wireless-Link; Wired-Link, WPS, RSSI
Разъемы	гнездо USB-A - 1шт., розетка RJ45 (прямая) - 1шт., U.fl - 1шт.
Стандарт питания	passive PoE
Напряжение питания, В	7÷24
Ток электропотребления	800÷1000mA @ 7V, 200÷250mA @ 24V
Рабочий диапазон температур роутера без установки в бокс	-20°С...+70°С при влажности воздуха 10÷90%, без образования конденсата
Габаритные размеры, мм	107 х 55 х 20
Посадочные места	3 отверстия ф4,1мм, расположение в вершинах прямоугольника 45 мм х 97 мм

Вопросы и отзывы (18)

Ответы на многие вопросы по покупке и доставке товара Вы можете найти на страницах Как купить и Доставка.

kost.sockolow2017 19.03.2021 14:28:15
роутер AXR-5U PoE, поддержка USB-модемов 3G/4G какой блок питания нужен?
Имя Цитировать

Николай Ефремов 19.03.2021 15:57:05
Здравствуйте! Подойдет любой источник постоянного тока с напряжением от 7 до 24 Вольт. Например, такой: https://www.42unita.ru/catalog/bloki_pitaniya_prochie/Adapter_pitaniya_B0L012ESB_4a7 Но так как разъем питания на этом роутере отсутствует, потребуется еще PoE-инжектор: вариант подешевле: https://www.42unita.ru/catalog/oborudovanie_poe/Passivnyy_POE_01428_fed вариант понадежней: https://www.42unita.ru/catalog/oborudovanie_poe/Inzhektor_pitaniya_po_RBPOE_73f
Имя Цитировать

kost.sockolow2017 25.03.2021 10:22:10
роутер AXR-5U PoE, будет работать с таким модемом?3G/ 4G модем Huawei e3372-153 m1.
Имя Цитировать

Николай Ефремов 25.03.2021 10:52:16
Да, должен. Модификации прошивки m1 никак не должны сказываться на совместимости с роутерами.
Имя Цитировать

kost.sockolow2017 01.04.2021 08:51:10
к роутеру AXR-5U PoE, поддержка USB-модемов 3G/4G,можно подключить 1 метровый кабель rj45 чтоб проверить,или нужно подключать длинный кабель витой пары?
Имя Цитировать

kost.sockolow2017 06.04.2021 20:55:40
с AXR-5U PoE, поддержка USB-модемов 3G/4G проблемы,подключил к внешней антенне интернет то появится то пропадет,хотя на huawei b525 все работает,и в настройки не возможно зайти.
Имя Цитировать

Николай Ефремов 07.04.2021 11:31:09

Здравствуйте!

Цитата
kost.sockolow2017 написал: к роутеру AXR-5U PoE, поддержка USB-модемов 3G/4G,можно подключить 1 метровый кабель rj45 чтоб проверить,или нужно подключать длинный кабель витой пары?

Можно подключить кабель любой длины, но в любом случае потребуется инжектор питания.
Например, такой: https://www.42unita.ru/catalog/oborudovanie_poe/Adapter_pitaniya_POE_02180_4ca

Цитата
с AXR-5U PoE, поддержка USB-модемов 3G/4G проблемы,подключил к внешней антенне интернет то появится то пропадет,хотя на huawei b525 все работает,и в настройки не возможно зайти.

Какой модем Вы подключаете к маршрутизатору? Интернет от маршрутизатора получаете по кабелю? Какой длины Ethernet-кабель и какое напряжение используете для питания? Проблемы могут быть с модемом, который подключен. Наиболее вероятная причина - нехватка питания для модема и/или роутера. Попробуйте поменять блок питания на блок с большей мощностью (амперажом) или с более высоким напряжением (до 24 Вольт).

Имя Цитировать

kost.sockolow2017 07.04.2021 18:12:38
Длина патч-карда 30 метров,блок питания 12в.
Имя Цитировать

kost.sockolow2017 08.04.2021 06:08:07
Купил блок питания на 24в 2а,патч-кард UTP, RJ-45, кат. 5e, 30 м,все заработало,но не туто было нагрелся сильно.
Имя Цитировать

Николай Ефремов 08.04.2021 10:24:12

Цитата
kost.sockolow2017 написал: Купил блок питания на 24в 2а,патч-кард UTP, RJ-45, кат. 5e, 30 м,все заработало,но не туто было нагрелся сильно.

Сильно - понятие относительное. По опыту не могу сказать, что роутер нагревается сильно или чрезмерно. Если компоненты роутера при касании обжигают руки, то, пожалуйста, задайте вопрос разработчикам роутера по адресу: to2(a)antex-e.ru

Имя Цитировать

Андрей 06.11.2021 03:00:36
Здравствуйте!. Роутер AXR-5U PoE, будет работать с модемом ZTE mf79ru?
Имя Цитировать

Николай Ефремов 08.11.2021 14:53:10

Здравствуйте, Андрей!

Цитата
Андрей написал: Роутер AXR-5U PoE, будет работать с модемом ZTE mf79ru?

Получил информацию от разработчиков: модем поддерживается роутером. Единственное неудобство, что уровень сигнала нужно смотреть в веб-интерфейсе модема по адресу 192.168.0.1 (по умолчанию), настройки роутера находятся по адресу 192.168.1.1 (по умолчанию)

Имя Цитировать

kost.sockolow2017 13.12.2022 13:23:04
на 3g/4g/wifi-роутер axr-5u не работает монитор сигнал, в чем причина
Имя Цитировать

Николай Ефремов 13.12.2022 17:29:55
Здравствуйте! А с каким модемом используете? Не со всех модемов роутер может считывать уровень сигнала из-за того, что они не поддерживаются в полной мере прошивкой роутера, или принципиально ограничена эта возможность. Особенно последнее касается модемов-роутеров с интерфейсом RNDIS. При работе с такими модемами проще зайти в их интерфейс по IP-адресу, подключенный модем должен быть доступен из сети роутера.
Имя Цитировать

kost.sockolow2017 21.02.2024 17:33:17
а будет работать l860-gl с Антэкс Роутером AXR-5U?
Имя Цитировать

Костя Соколов 09.02.2025 10:51:37
Встраиваемый 3G/4G/WIFI-роутер AXR-5U PoE как подключить l850-gl к этому роутеру.
Имя Цитировать

Николай Ефремов 10.02.2025 11:01:16
Здравствуйте, Константин! Если имеется в виду физическое подключение, то нужен переходник USB→m.2. Но ваш вопрос наверное про программную часть и тут сложнее. Специалисты производителя говорят, что этот модем роутером AXR-5 не поддерживается. Хотя модем находится в списке поддерживаемых прошивкой, на которой основана прошивка роутера (https://www.ofmodemsandmen.com/modems.html). Если модем не определяется, то можно попробовать поменять режим интерфейса на NCM или более подходящий. Пожалуйста, сообщите о любом результате. Если модем не удастся запустить (немаловероятно, что инженеры Антэкс правы на 100%), можете вернуть роутер
Имя Цитировать

Костя 10.02.2025 12:38:31
Спасибо за ответ, переводил NCM+NCM эта AT команда работает в Keenetic,а l850-gl в AXR-5U PoE не определяется.В интерфейсе роутера в разделе модем пишется "No Modem Present"
Имя Цитировать

Николай Ефремов 10.02.2025 13:19:49
Спасибо, что делитесь информацией! Извините, что ввели в заблуждение (в вопросах на Озоне), поправим
Имя Цитировать

Николай Ефремов 10.02.2025 13:24:06
Вообще, у нас уже покупали эти роутеры для этих модемов. И явных возвратов по причине несовместимости не было, но и обратной связи по работоспособности, к сожалению, тоже
