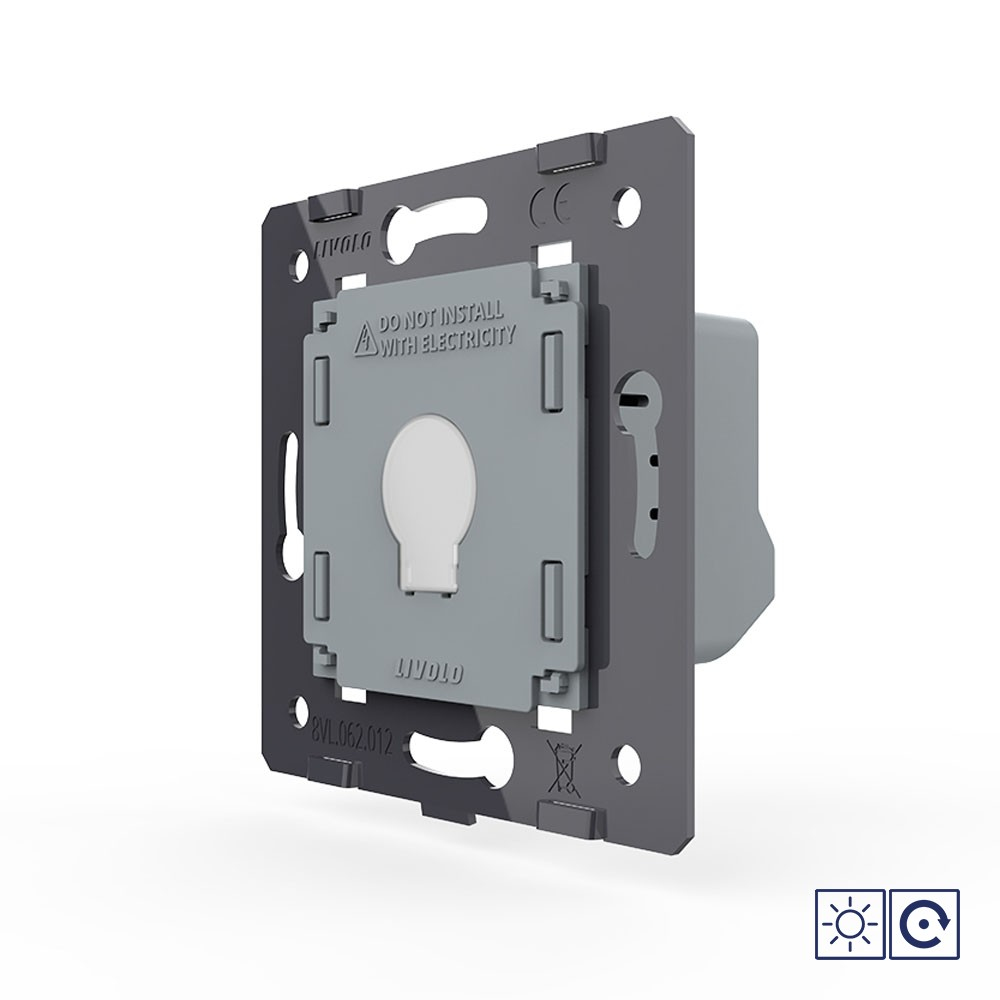

Механизм одноклавишной сенсорной кнопки с сухим контактом LIVOLO VL-FC1NB-2G используется, когда выключатель не должен напрямую управлять источником света, а должен подавать сигнал на реле для модуля, который управляет источником света.

Сухие контакты (беспотенциальные) выключателя сами не обладают никакой формой сигнала, а лишь коммутируют то, что к ним подключено. Позволяют управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12/24В постоянного тока или 110-250В переменного тока.

Управление нагрузкой осуществляется в режиме "включить-выключить" по принципу дверного звонка, т.е. контакт замкнут только во время прикосновения к сенсору. Мягкая светодиодная подсветка позволит с легкостью найти выключатель в темном помещении.

Выключатель с сухим контактом. Для подключения требуется фаза и ноль переменного тока 110-240 В, 50-60 Гц.
Устанавливается в круглый подрозетник в комплекте со стеклянной лицевой панелью (в комплект не входит).

Возможные сферы применения

Мастер кнопка совместно с контактором - выключение света во всей квартире одним выключателем.
Управление светом с нескольких мест совместно с реле.
Диммирование с нескольких мест совместно с импульсным DIM реле.
В качестве кнопки дверного звонка совместно с "колоколом".
Для Умного дома совместно с реле.
Для других устройств, где есть необходимость подать импульс на устройство.

Эксплуатация:

Это специальный выключатель. Внимательно ознакомьтесь с техническими параметрами перед использованием.

Коснитесь сенсора для вкл. Выключатель находится в состоянии "включен" только во время прикосновения к сенсору.
Выключатель имеет двухцветную светодиодную подсветку клавиши. Красный цвет - выключатель включен (в момент прикосновения к сенсору), синий цвет - выключен.
Рабочее напряжение: 110-240 В, 50-60 Гц.
Мощность нагрузки: - 1000 Вт/Клавиша. Выключатель может немного нагреваться, когда включен.
Избегайте использования нагрузок, превышающих номинальный выходной ток 5 А/Клавиша.
Выключатель сам не обладает никакой формой сигнала, а лишь отправляет импульс на реле модуля, который к ниму подключен. Позволяет управлять широчайшим спектром оборудования, не зависимо от используемых интерфейсов и параметров под напряжением 12В - 250В.
Если выключатель не работает должным образом, отключите питание на 1 минуту, а затем снова включите.
Срок службы: 100 000 переключений. Гарантия 12 мес.

Комплектация:

Механизм выключателя.
Металлический суппорт для крепления.
БЕЗ стеклянной панели. Приобретается отдельно.
Монтаж

Установка выключателей производится после завершения чистового этапа отделочных работ. В противном случае в них может попасть строительная пыль, клей, краска и др., что приведет к выходу механизма из строя. Не является гарантийным случаем!

Достаньте комплектующие из упаковки.
Обязательно отключите питание перед установкой.
Поместите механизм выключателя в металлический суппорт.
Подсоедините провода. Подключение должно выполнятся строго со схемой подключения. К клеммам N - ноль и L - фаза подключается питание выключателя. Клемма IN - вход, а OUT1 - выход - соединительные провода от нагрузки или подключенного оборудования. Затяните клеммы.
Зафиксируйте механизм в подрозетнике с помощью винтов. Монтаж осуществляется в круглую монтажную коробку (подрозетник) с минимальной глубиной 40 мм. и диаметром 65-70 мм. Межцентровое расстояние для крепёжных винтов должно составлять не менее 60 мм.
Установите стеклянную панель.
В комплект не входит, устанавливается на обесточенный выключатель.
Подайте питание на выключатель. Подождите 15-30 сек.
Меры предосторожности

Чтобы не получить травму и не повредить выключатель, внимательно прочтите все инструкции.

Не устанавливайте изделие в местах с высокой температурой, сильным светом и сильными магнитными полями, а также в других суровых условиях, например, вблизи источников огня.
Неправильное использование изделия может легко привести к его повреждению или поставить под угрозу личную безопасность и безопасность имущества.
Потребитель несет ответственность за любой личный и имущественный ущерб, возникший в результате неправильного использования продукта в соответствии с руководством пользователя.
Категорически запрещается разбирать выключатель.
Избегайте использования нагрузок, превышающих номинальный выходной ток выключателя.
Следует избегать интенсивных физических действий, включая стуки, бросания, топтание, сдавливание и т. д.
