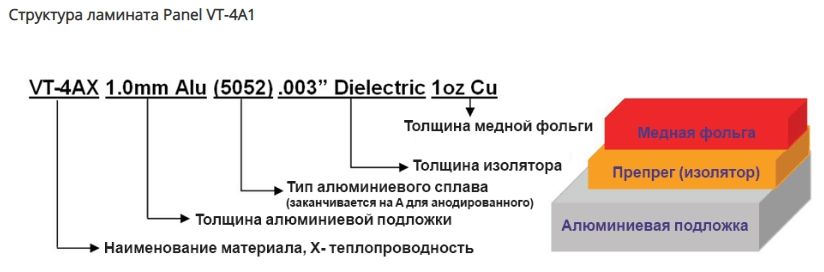

Ламинат с алюминиевым основанием (Panel VT-4A1) с фоторезистом, 1.6 Вт/(м*К), 126х203х1 мм.

Промышленные заготовки с нанесенным пленочным фоторезистом позволяют получить отличного качества печатные платы в домашних условиях с разрешающей способностью до 0,2 мм на проводник и 0,2 мм зазор между проводниками. Фоторезист негативный, участки засвеченные при экспонировании – будут проводниками. При использовании в качестве фотошаблона и печати обычным лазерным принтером на обычной офисной бумаге получается хороший результат. При печати лазерным принтером на пленке для лазерных принтеров будет отличный результат.

Гарантийный срок хранения 6 месяцев. Но на практике ламинат с фоторезистом хранится годами без заметного ухудшения свойств. Этот товар всегда есть у нас в наличии, и всегда свежий, делать большой запас нет необходимости. Хранить в прохладном темном месте, в вертикальном положении, с минимальным давлением на поверхность фоторезиста.

Платы с алюминиевой подложкой широко используются в преобразователях, драйверах, светодиодных светильниках и других устройствах, где требуется эффективный отвод тепла от электронных компонентов. Изготовление плат возможно методом ЛУТ (лазеро-утюжной технологии), с использованием фоторезиста, а так же с использованием специальных маркеров.

Алюминиевая сторона защищена пленкой, для защиты поверхности при травлении платы. При травлении в хлорном железе важно закрывать алюминиевые торцы платы скотчем или лаком, так как алюминий вступает в активную реакцию с хлорным железом. В остальном процесс изготовления печатной платы не отличается от процесса с обычным фольгированным стеклотекстолитом.

Последовательность действий для изготовления печатной платы в домашних условиях из подручных средств
Напечатать на пленке или бумаге негативный чертеж печатной платы зеркально, в масштабе 1:1. Для этого очень удобна бесплатная, простая, русифицированная программа Layout. Для лучшего качества рекомендуется увеличить оптическую плотность тонера, нанесенного на фотошаблон. Для этого в стеклянную банку капнуть несколько капель хлороформа или дихлорэтана, поместить фотошаблон в банку и закрыть крышкой. Следить за тем, чтобы хлороформ/дихлорэтан не попал на саму заготовку. Примерно через 10-50 секунд, тонер начнет темнеть. Как только это произошло, сразу открыть банку и выждать 5 минут, что бы набухший тонер выпустил пары хлороформа. Передерживать в банке не рекомендуется – тонер "поплывет". Вместо хлороформа можно использовать ацетон, но при этом время выдержки должно быть увеличено.

Отрезать от заготовки алюминиевого ламината кусок требуемого размера. Удалить защитную прозрачную пленку фоторезиста.

Капнуть несколько капель воды на фоторезист. Наложить плёночный фотошаблон печатью к фоторезисту, прижать фотошаблон, салфеткой удалить вытеснившуюся воду. Чем плотнее прижат фотошаблон, тем более качественная печатная плата получится. При использовании бумажного фотошаблона, делать все тоже самое, но вместо воды, фотошаблон приклеить на каплю растительного масла. Так, чтобы весь фотошаблон был пропитан маслом. Излишки убрать салфеткой.

Экспонировать черной ультрафиолетовой лампой 20 Вт с высоты 10 см. Время экспонирования плёночного фотошаблона - 5 минут, бумажного фотошаблона - 10 минут. Также можно использовать лампу накаливания 100 Вт или светодиодную лампу. Засвеченные участки изменят цвет на более тёмный. Фоторезист малокритичен к времени экспонирования. Отличный результат можно получить при экспонировании прямым солнечным светом, в ясную погоду 30..120 секунд, в пасмурную 2..10 минут (время указано при использовании плёночного фотошаблона).

Отделить фотошаблон. При использовании растительного масла – заготовку промыть водой с моющим средством, например «Fairy». Торцы платы заклеить скотчем или лаком, так как алюминий вступает в реакцию с каустической содой.

Проявить заготовку в растворе щёлочи, сода каустическая 5..10 г/литр. Можно использовать средство для прочистки канализационных труб «Крот», «Черный Крот» (продается в хозяйственных магазинах). На 1 литр воды – 25 мЛ жидкости «Крот». При проявлении заготовку помешивать в растворе пинцетом. Температура раствора 20°C. При другой концентрации или температуре время проявления будет меняться. Проявление занимает около 1 минуты. После полного проявления промыть в холодной проточной воде в течение нескольких минут.

Травить в растворе хлорного железа до полного растворения открытых участков медной фольги. Торцы платы должны быть заклеены скотчем или лаком, так как алюминий вступает в активную реакцию с хлорным железом. После травления остатки фоторезиста нужно удалить более концентрированным раствором «Крота» или поместить в емкость с ацетоном на 2 минуты.
