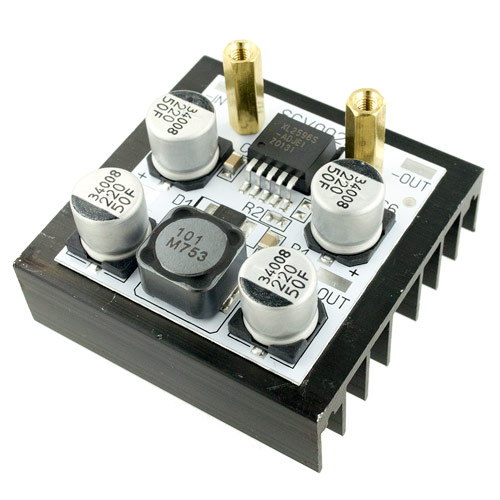

Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторного блока питания с регулируемым выходным напряжением. Так как стабилизатор работает в импульсном режиме, он имеет высокий КПД и, в отличие от линейных стабилизаторов, не нуждается в большом теплоотводе. Модуль выполнен на плате с алюминиевой подложкой, и установлен на радиатор площадью 145 кв.см., что позволяет в течение продолжительного времени снимать выходной ток до 3 А во всем диапазоне выходных напряжений. Модуль закреплен к радиатору двумя стойками с резьбой М3 с использованием теплопроводной пасты. Для максимально эффективного отвода тепла радиатор следует устанавливать вертикально с вертикальным расположением ребер.

Устройство имеет тепловую защиту и ограничение по выходному току от 3 до 4 А. Выходное напряжение не может превышать напряжение на входе. Для того чтобы начать эксплуатировать стабилизатор необходимо припаять переменный резистор от 47 до 68 КОм к контактам на плате R1. Переменный резистор не следует подключать на длинных проводах.

Для установки в устройства с фиксированным выходным напряжением на место R1 нужно установить постоянный резистор, используя формулу R1=1210(Uвых/1.23-1), где Uвых - требуемое выходное напряжение.

Модуль может работать в режиме стабилизатора тока, для этого вместо R2 нужно установить внешний резистор, рассчитываемый по формуле R=1,23/I, где I - требуемый выходной ток. Резистор должен быть соответствующей мощности.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200 мкФ.
