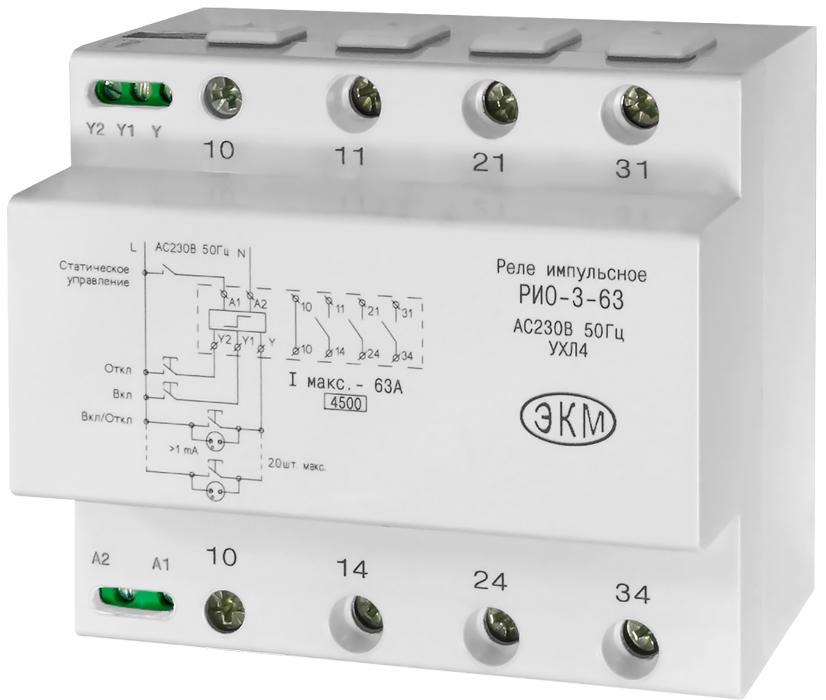

Реле импульсное РИО-3-63 предназначено для дистанционного включения/выключения 3-х однофазных нагрузок или одной трёхфазной. Позволяет организовать управление освещением в цехе, на складе и др. больших помещениях, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно включать или выключать нагрузку (освещение), в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование развязывающих диодов (например блока диодов МД-3) позволяет строить многоуровневые схемы управления освещением (аналогично РИО-1 и РИО-2). Возможно применение в качестве трёхфазного пускателя для включения/выключения различных трёхфазных нагрузок.

Отличительные особенности:

• 4 входа управления
• Сквозной нулевой проводник N для удобства монтажа
• 3 независимых замыкающих контакта
• Максимальный ток коммутации 3x63А
• вход статического управления (вкл реле при наличии напряжения на входе) - позволяет применять реле в качестве трёхфазного контактора
• вход вкл/выкл - каждое нажатие кнопки на этом входе меняет состояние реле на противоположное
• вход включения
• вход выключения
• возможна организация совместной схемы управления с импульсными реле РИО-1 и РИО-2

Реле выпускаются в пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003). Конструкция силовых клемм обеспечивает зажим проводов сечением до 25мм².Конструкция клемм управления - до 2,5мм². Для удобства монтажа трёхфазных кабелей предусмотрена транзитная шина (контакты 10-10) для нулевого провода (не коммутируется).
Реле не требует оперативного питания. Питание осуществляется от цепей управления.

ВНИМАНИЕ! Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
