Импульсное реле управления освещением Меандр РИО-1П AC230В УХЛ2

Артикул: РИО-1П AC230В УХЛ2
Производитель:  Меандр
Артикул: РИО-1П AC230В УХЛ2
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

НАЗНАЧЕНИЕ РЕЛЕ
Реле выпускаются в пластмассовом корпусе и предназначено для установки на ровную поверхность или монтажную коробку, при этом необходимо удалить “лапки” крепления. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

  • Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
  • Технология синхронной коммутации контактов
  • Возможность использования датчиков движения

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

РАБОТА РЕЛЕ

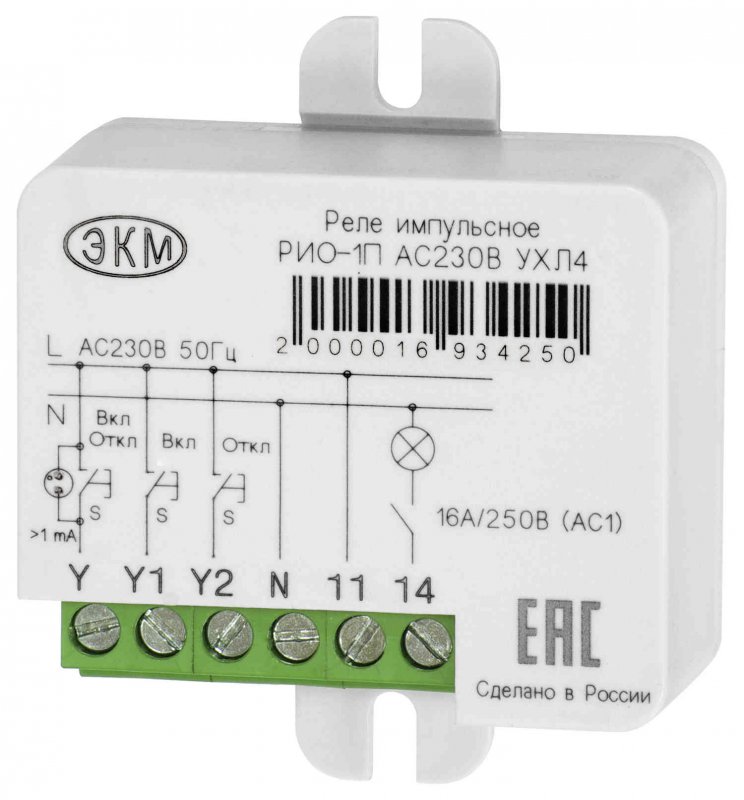

Реле не требует оперативного питания. Любая команда управления является питанием. Диаграмма работы реле показана на рисунке ниже. Схемы подключения реле представлены также на риунках ниже. Реле имеет три входа управления имеющие различные назначения и приоритет. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход Y2 имеет наивысший приоритет (если есть сигнал на входе, то вход Y1 и Y заблокированы), вход Y1 второй по приоритету (при наличии сигнала на входе Y1, заблокирован вход Y, при подаче сигнала на вход Y2 контакты реле можно разомкнуть), вход Y приоритета не имеет. Датчик движения подключается к контакту Y1.
В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а так же позволяет исключить подгорание контактов встроенного исполнительного реле. Технические характеристики приведены в таблице.

ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).

Паспорт изделия

Технические характеристики

Питание, В АС230 ± 10%
Минимальное время подачи сигнала управления, не менее, с 0,3
Время во включенном состоянии (по любому входу) не ограничено
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более, шт. 20
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более, шт. 5
Задержка срабатывания реле, не более, с 0,25
Номинальное/максимальное коммутируемое напряжение, В 250/400
Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1), А 16
Максимальный коммутируемый ток (<4с при скважности 10), А 30
Максимальная нагрузка лампами накаливания, Вт 2000
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5, шт. 25х35Вт/13х65Вт
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1), ВА/Вт 4000/480
Минимальная коммутируемая мощность (100В/5мA), мВт 500
Электрическая прочность (питание - контакты) (50Гц - 1мин), В AC2000
Механическая износостойкость, не менее, циклов 10х106
Электрическая износостойкость, не менее, циклов 100000
Максимальная частота коммутаций, не более, комм./ч 600
Присоединение 0,35 ÷ 2,5 мм2
Количество и тип контактов 1 замыкающий
Диапазон рабочих температур, 0C -40.....+55
Температура хранения, 0C -40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99
(IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99
(IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)
УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 250C)
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 22,5 х 41 х 49
Масса, кг 0,07
