С помощью gsm сигнализации и управления предусмотрена возможность автоматического управления котлом или внешним нагревателем от встроенного термодатчика. GSM контроллер предназначен для оповещения по каналу сотовой связи об отказе отопительного оборудования и дистанционного управления им с помощью сотового gsm телефона.

Встроенный аналоговый термодатчик и до 5-ти цифровых внешних производят непрерывный замер температуры. При падении температуры в помещении система рассылает SMS-сообщения об этом по сотовым телефонам, номера которых предварительно занесены в память.

При пропадании в контролируемом помещении напряжения 220В также производится рассылка соответствующих SMS.

GSM контроллер управления котлом и отопительным оборудованием использует встроенный GSM модуль.
Система сотовой сигнализации позволяет осуществить дистанционный запуск отопительного оборудования по SMS-команде с удаленного сотового телефона.

Кроме контроля котла и отопительного оборудования система КСИТАЛ-GSM-T обладает дополнительными возможностями по оповещению с помощью SMS о срабатывании различных датчиков, подключаемых к входам контроллера.

С помощью SMS и голосового дозвона система информирует о срабатывании различных датчиков, подключенных к входам контроллера. Это могут быть датчики движения, вибрации, разбития стекла, задымления, утечки газа, отопления, давления, или просто дверной звонок. Текст сообщения для каждого входа может быть изменен в соответствии с назначением датчика.

SMS могут быть продублированы голосовым сообщением "Тревога!". Система позволяет использовать "тревожные кнопки" для оповещения о нападении или чрезвычайной ситуации. Сообщения рассылаются последовательно по предварительно записанному списку телефонов.

При поступлении SMS-сообщения с управляющей командой, контроллер может включить или выключить любое из встроенных в него трех реле. Тем самым можно дистанционно управлять различными устройствами, например, отоплением, сауной, насосами, освещением и т.д. с сотового телефона.

Один встроенный и до пяти выносных термодатчиков производят непрерывный замер температуры в помещении. Система собирает данные со всех подключенных термодатчиков и отправляет их в отчете в виде таблицы.

При выходе температуры в помещении за границы заданного диапазона SMS-сообщения об этом отправляются по сотовым телефонам, номера которых предварительно занесены в память.

Система имеет режим автоматического поддержания температуры в помещении, управляя отопительной системой с помощью встроенного реле. Значение температуры стабилизации задается SMS-командой с удаленного сотового телефона.

К контроллеру легко могут быть подключены: внешний индикатор состояния "на контроле", например, уличный световой оповещатель, или приемно-контрольная панель дополнительной системы сигнализации.

Если существует вероятность отключения на объекте напряжения 220В, то необходимо использовать резервный аккумулятор 12В, который будет заряжаться контроллером по мере необходимости.

При наличии резервного аккумулятора, система полностью сохраняет работоспособность на время пропадания 220В, сообщает о пропадании/появлении напряжения и разряде резервного аккумулятора.

На плате контроллера установлено два считывателя SIM-карт, основного и резервного оператора. Система автоматически перейдет на резервного оператора в случае потери сети основного оператора или сбоев при передаче через него SMS.

Наличие двух систем, настроенных как "партнеры", позволяет своевременно зафиксировать проблемы с сотовой сетью или применение средств глушения радиосигнала.
Предусмотрена возможность звукового контроля помещения с помощью дополнительного выносного микрофона.

Система предназначена для установки внутри контролируемого объекта и рассчитана на
круглосуточный режим работы при температуре от -25°С до +50°С.

УСТРОЙСТВО СИСТЕМЫ

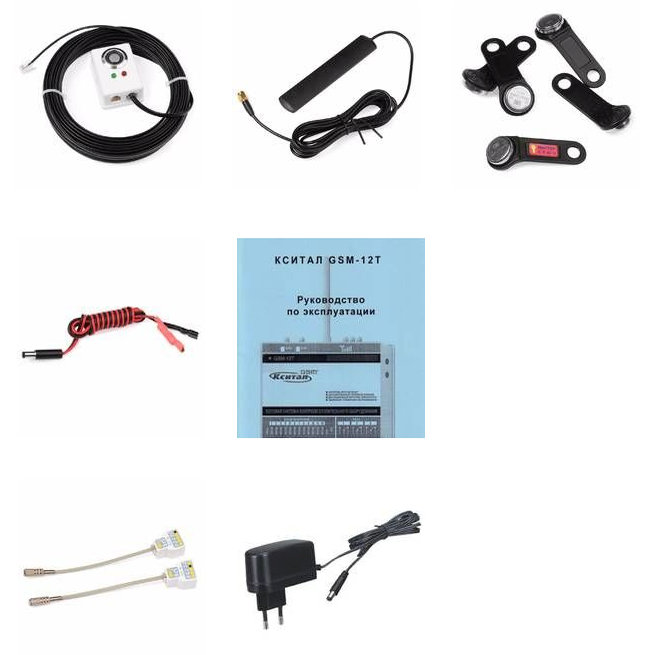

В состав системы входят:

• контроллер "КСИТАЛ GSM-12" с встроенным GSM-модулем
• антенна стандарта GSM
• адаптер питания
• считыватель электронных ключей Touch Memory
• мастер-ключ Touch Memory
• два внешних термодатчика
• резервный аккумулятор 12В (поставляется отдельно)
• электронные ключи Touch Memory (поставляются отдельно)
• выносные цифровые термодатчики (поставляются отдельно)
• извещатели, датчики (поставляются отдельно)
• исполнительные устройства (поставляются отдельно)
• выносной микрофон (поставляется отдельно)
• выносные блоки расширения (поставляется отдельно)

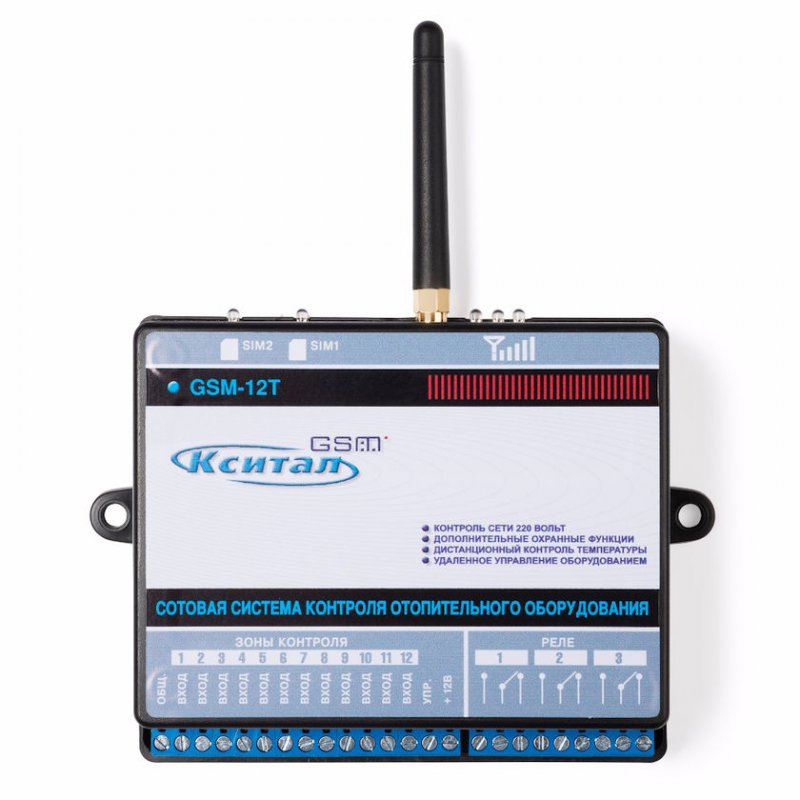

Интегрированные устройства контроллера КСИТАЛ GSM-12T:

• Встроенный GSM-модуль
• Датчик температуры^*
• Зарядное устройство для резервного аккумулятора и система бесперебойного электропитания
• Контроллер электронных ключей Touch Memory
• Реле для управления дополнительными устройствами (3 шт.)

_{*Встроенный датчик температуры расположен на плате контроллера, внутри корпуса. Датчик имеет точность ±1,5°С.}

Зарядка резервного аккумулятора происходит при наличии сети 220В.

Уровень зарядки резервного аккумулятора не гарантирован при напряжении сети ниже 200В или использовании нештатного адаптера.

При наличии резервного аккумулятора, контроллер обеспечивает бесперебойное питание подключенных к нему датчиков постоянным напряжением 12В.

Контроллер считывателя электронных ключей Touch Memory реализован на плате КСИТАЛ GSM. По проводам, соединяющим считыватель и контроллер, проходят цифровые кодовые посылки. Это исключает возможность управления режимами контроллера КСИТАЛ GSM путем манипуляций с проводкой, например, снятие с контроля без наличия зарегистрированного ключа.

Контроллер КСИТАЛ GSM имеет 3 встроенных реле. На наружные клеммы выведены нормально разомкнутые и нормально замкнутые контакты реле. Реле используются для автоматического или по SMS-команде управления различными устройствами. Контакты реле рассчитаны на ток до 5А и напряжение до 240В. Однако, из соображений надежности и долговечности работы реле, нежелательно подключать мощные устройства непосредственно к контроллеру.

СЧИТЫВАТЕЛИ SIM-КАРТ

На плате контроллера установлено два считывателя SIM-карт, обозначенные надписями SIM1 и SIM2 . На позицию SIM1 устанавливается SIM-карта основного сотового оператора, а на позицию SIM2, если нужно, SIM-карта резервного оператора. Система перейдет на резервного оператора, в случае потери сети основного оператора или сбоев при передаче через него SMS.

ВХОДЫ ДЛЯ КОНТРОЛЯ ДАТЧИКОВ

На контролируемом объекте может быть выделено до 12-ти зон. Каждая из зон может быть представлена любым необходимым количеством датчиков, соединенных в один шлейф и подключенных к одному из 12-ти входов контроллера. Допустимое общее сопротивление шлейфа находится в диапазоне 2÷5 кОм. Рекомендуемое общее сопротивление шлейфа – 3,6 кОм.

Зона считается нарушенной при отклонении общего сопротивления шлейфа на 25% от сопротивления, замеренного при постановке системы на контроль. Контроллер поставляется с резисторами подключенными к зонам, активированным в настройках "по умолчанию".
