Усиление антенны, dBi: 11
Артикул: Nitsa-2 OffsetРабочий диапазон: GSM/3G Направленность антенны: направленная Штрих-код: 2000660190767
Наличие:
6 шт.
1 580 р.
|
|
Подбор Доставка Оплата Скидки Сервис-центр |

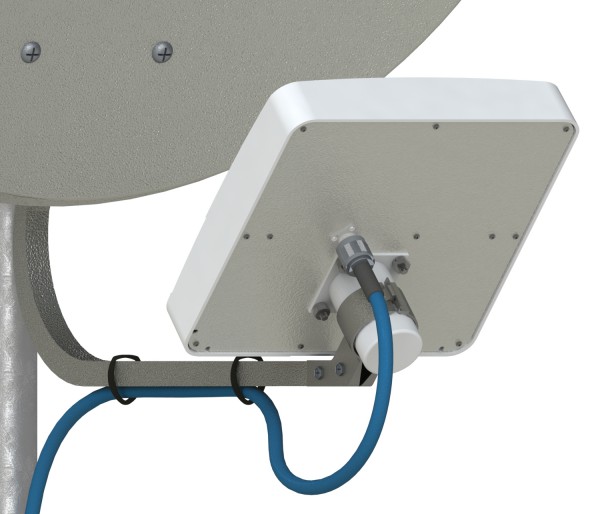

Облучатель Nitsa-2 OFFSET предназначен для совместного использования с офсетной зеркальной антенной (не входит в комплект) в целях увеличения дальности работы 3G/4G-модемов и репитеров сотовой связи в диапазонах GSM900/DCS1800/UMTS2100 (UMTS900, LTE band 3). Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторов.
Одновременная работа облучателя в нескольких стандартах позволяет получить большой коэффициент усиления антенной системы с его участием и принимать сигналы GSM, 3G, 4G в самых отдаленных местах от БС операторов. Тип антенны — двухрезонансный вибратор с реактивными шлейфами над экраном. Антенна защищена от пыли и влаги при помощи пластикового корпуса.
Отличительные особенности:
Комплект поставки:
Технические характеристики | |
Рабочий диапазон частот, МГц | 890—960, 1700—2200 |
Собственный коэффициент усиления облучателя, dBi | 9—10 |
Ширина ДН в Н-плоскости по уровню -10dB, град | 108—123 |
Ширина ДН в Е-плоскостипо уровню -10dB, град | 108—118 |
Входное сопротивление, Ом | 50 |
КСВ в рабочем диапазоне частот, не более | 1,6 |
Допустимая мощность, Вт | 10 |
Поляризация | вертикальная |
Масса, г | 660 |
Габаритные размеры облучателя, мм | 200 х 200 х 120 |
Разъемы | N-female |
Материал облучателя | оцинкованная сталь, поликарбонат+ABS |
Защитное покрытие | порошковая полимерная краска |
Материал защитной коробки | Поликарбонат+ABS |
Результирующий коэффициент усиление и ширина диаграммы направленности антенны по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5) в различных диапазонах | |
Антенна диаметром D=0.6 метра | GSM900/UMTS900 — 13 dBi / 32° GSM1800/LTE1800 — 18,5 dBi / 18° UMTS2100 — 20 dBi / 15° |
Антенна диаметром D=0.9 метра | GSM900/UMTS900 — 17 dBi / 20° GSM1800/LTE1800 — 22,5 dBi / 11° UMTS2100 — 24 dBi / 7° |
