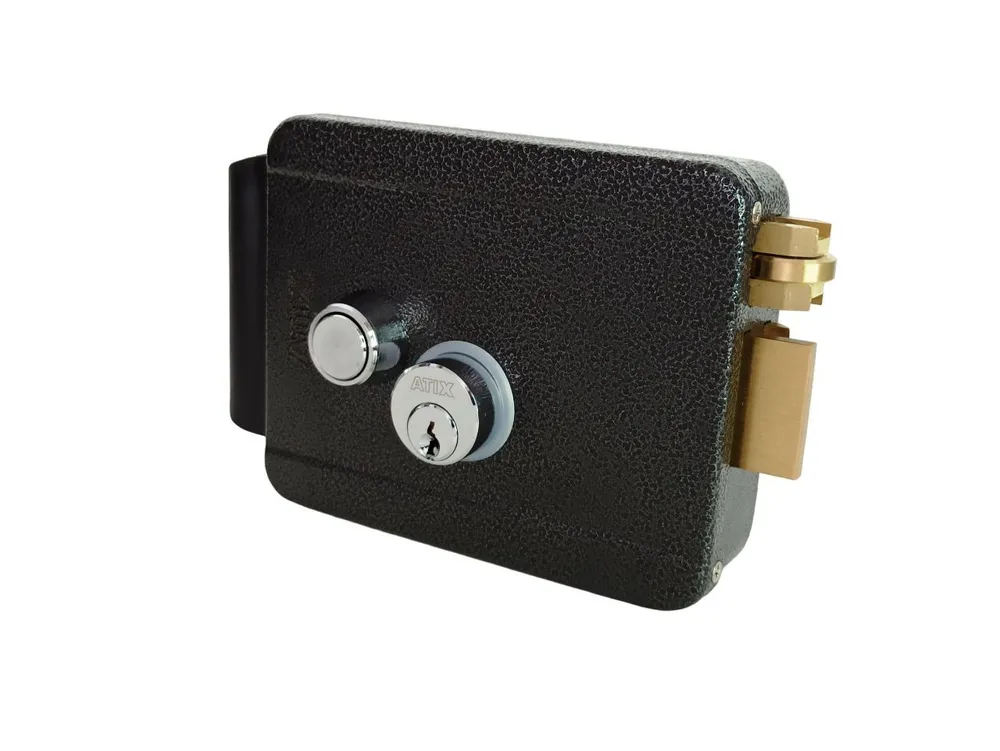

AT-L-1EM/G – универсальный накладной электромеханический замок из окрашенного металла для внутренней установки. Замок серого цвета. Предназначен для металлических или деревянных дверей. Тип установки по направлению закрывания двери: левый / правый.
Открывается импульсом электрического тока (12V), а также ключом или с помощью встроенной механической кнопки.
Тип ключа - зубчатый, В комплекте прилагается 5 ключей..

Электромеханический замок - запирающее устройство с механическим ригелем, открытие которого производится с помощью подачи электрического питания, либо механическим способом – ключом/кнопкой.

Открыть замок можно следующими способами:
• снаружи – с помощью ключа
• изнутри – с помощью встроенной механической кнопки
• дистанционно – импульсом напряжения 12V (max время подачи напряжения - не более 1 сек.)
• режим «открыто» – зажав кнопку открытия и провернув ключ до упора - замок будет постоянно открыт
Во избежание выхода катушки замка из строя непрерывное время подачи напряжения не должно превышать 3 секунд.

Используется в простых системах контроля доступа, например, в квартирах, школах, магазинах, отелях, офисах, складских помещениях. Замок предназначен исключительно для внутренней установки.

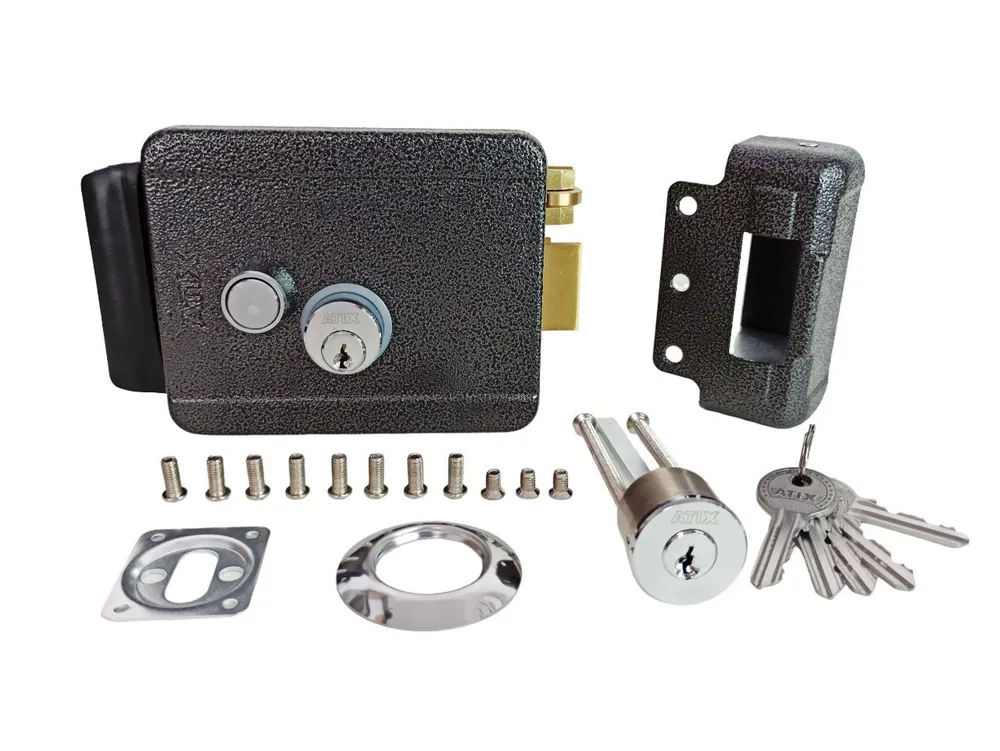

Комплектация

• электромеханический замок
• ответная часть
• сердцевина с монтажным кольцом
• зажимная пластина
• 5 ключей
• инструкция на русском языке

Установка замка AT-L-1EM/G

1. Установите и закрепите серцевину (d=27мм) с монтажным кольцом на двери, используя зажимную пластину;
2. Отрегулируйте планку серцевины в зависимости от толщины двери;
3. Снимите крышку замка, открутив два винта на торце, и закрепите замок на двери, используя 4-ре монтажные отверстия;
4. Установите ответную часть, выдержав расстояние между замком и ответной планкой 5мм;
5. При необходимости отрегулируйте усилие взводной пружины замка;
6. Подключите питание

Для открытия электромеханического замка с помощью видеодомофона без использования отдельного блока питания к замку – рекомендуем использовать БУЗ (приобретается отдельно).

Левая/правая установка ригеля

Для установки запирающего ригеля замка в соответствии с направлением закрывания двери (левая/ правая), необходимо снять крышку замка, вытащить шплинт из отверстия оси запирающего ригеля, снять шайбы, вытащить и повернуть ригель на 180°. Закрепить всё в обратной последовательности.
