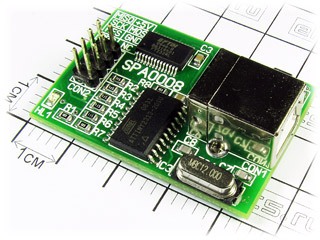

USB программатор SPA0008 предназначен для программирования AVR-контроллеров через USB порт компьютера из среды Algorithm Builder. Программатор имеет гальваническую развязку выходных сигналов с «компьютерной стороной» программатора. Рассчитан на работу с популярным графическим ассемблером Algorithm Builder (http://www.algrom.net/russian.html). Среда Algorithm Builder – простой и понятный инструмент даже для новичков в программировании AVR. Имеет русскоязычный интерфейс. Среда предназначена для производства полного цикла разработки начиная от ввода алгоритма, включая процесс отладки и заканчивая программированием кристалла. Разработка программы может быть как на уровне ассемблера, так и на макроуровне с манипуляцией многобайтными величинами со знаком. В отличие от классического ассемблера программа вводится в виде алгоритма с древовидными ветвлениями и отображается на плоскости, в двух измерениях. Сеть условных и безусловных переходов отображается графически, в удобной векторной форме. Это к тому же освобождает программу от бесчисленных имен меток, которые в классическом ассемблере являются неизбежным балластом. Вся логическая структура программы становится наглядной. Графические технологии раскрывают новые возможности для программистов. Визуальность логической структуры уменьшает вероятность ошибок и сокращает сроки разработки.

С помощью программатора из среды Algorithm Builder, в программируемый кристалл без труда может быть загружен HEX-файл, созданный в любой другой среде программирования.

При первом подключении программатора к компьютеру операционная система обнаружит новое устройство "FT232R USB UART", необходимо указать путь к папке с драйверами. Драйвера имеются в составе дистрибутива Algorithm Builder и при установке с параметрами по-умолчанию находятся в папке C:\Program Files\Algorithm Builder\V544\COMM ADAPTER\USB (isolated)\DRIVER\. Драйвера так же можно скачать у нас по ссылке Драйвер для SPA0008. При правильной установке драйверов в операционной системе появится устройство USB Serial Converter. После этого система так же обнаружит новое устройство USB Serial port, при этом мастеру нового оборудования необходимо позволить выполнить автоматическую установку, после чего в системе появится новый порт USB Serial port (Пользователям Windows 7: в лаборатории Ekits проверена работоспособность SPA0008 и Algorithm Builder в ОС Windows 7 Home Basic. При подключении SPA0008 драйвера операционная система находит и устанавливает сама без проблем, программа работает корректно). Компьютерная сторона программатора питается от USB-порта, вторичная сторона должна быть запитана +5В со стороны программируемого устройства.

Выходной разъем программатора полностью совпадает c разъемом популярных модулей Evolution. В комплект программатора входит шлейф длинной 50см, с разъемами IDC-08F с обеих сторон. Программатор может быть использован для программирования контроллеров не только используемых в модулях Evolution, но и контроллеров установленных в другие разработки. А также отдельно контроллеров при условии их внешнего питания +5В. При соответствующем подключении к ним сигнальных проводов с программатора.

Программатор может программировать тот перечень контроллеров, которые указаны в опциях среды Algorithm Builder. в процессе выхода свежих версий Algorithm Builder, список контроллеров может расширяться.

Внимание!

Программатор всегда должен подключаться к компьютеру до момента запуска Algorithm Builder, иначе среда может не увидеть, виртуальный порт программатора. Перед программированием в настройках порта нужно выставить COM-порт который был присвоен программатору операционной системой.

В опциях среды, нужно установить галочки в настройках порта «всегда открыт», «через адаптер».

 Если программирование кристалла не происходит или происходит с ошибкой, нужно увеличить замедление в "опции среды" / "порт".
