Контроллер SPP0025 предназначен для защиты нагрузки от переполюсовки питающего напряжения. Контроллер имеет миниатюрные размеры, что позволяет встроить его почти в любое устройство.

Знакомая ситуация: подключаешь устройство к источнику питания, а из него идет дымок, причина - в спешке были перепутаны провода. Особенно обидно, когда это было не дешевое устройство - эхолот, ноутбук и т.д. Избежать таких ситуаций поможет SPP0025.

Контроллер имеет низкое сопротивление открытого канала, равное 0,015 Ом (при 12 В), соответственно при токе 5 А, напряжение падения на открытом канале контроллера всего 0,075 В, а выделение тепла 0,375 Вт.

Особенно оправдано применение данного контроллера, для автономных применений и в походных условиях, где требуется максимальная экономия электричества.

При нагрузках более 3 А, применение контроллера еще и экономически оправдано, т.к. 3 А Шоттки и радиатор сопоставим со стоимостью контроллера. К примеру, если использовать для защиты от переполюсовки диод Шоттки, то при 5 А падение напряжение будет более 0,5 В, а выделение тепла более 2,5 Вт! При токе потребляемом нагрузкой более 2 А, для диода потребуется еще и радиатор.

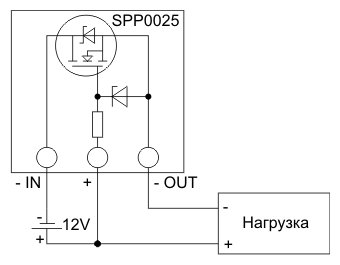

Схема включения

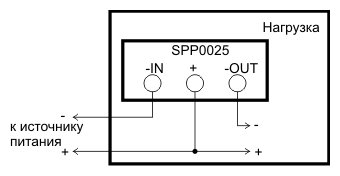

Структурная схема контроллера, встроенного в нагрузку

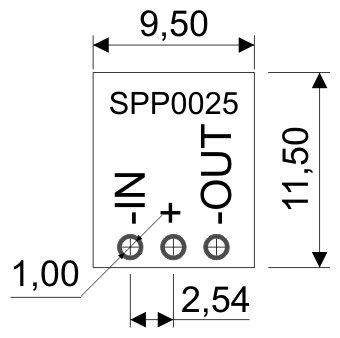

Габаритные размеры
