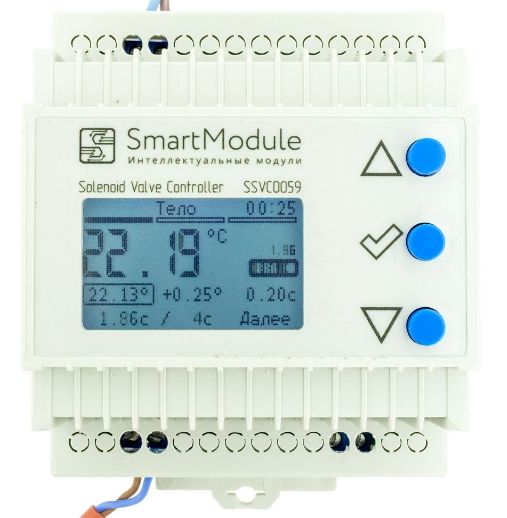

Контроллер электромагнитного клапана SSVC0059 — это комплект смонтированных печатных плат в корпусе, предназначен в качестве составной части других технических устройств для изготовления блока управления электромагнитным клапаном (нормально закрытым), работающим от сети переменного тока частотой 50 Гц, напряжением 230 В и током до 0,9 А. Контроллер позволяет управлять клапаном (в комплект не входит) по заданной программе и контролем температуры датчиком DS18B20 (датчик не входит в комплект), с возможностью оперативного изменения параметров.

Типовое применение - управлением отбором продукта в устройствах автоматизации ректификации.

Комплект поставки:

• Контроллер в корпусе
• Паспорт и руководство по эксплуатации

Отличительные особенности:

• Автоматическое или ручное управление;
• Интуитивно-понятный русский интерфейс;
• Сохранение параметров в памяти контроллера;
• Программа из 3х этапов: Головы, Тело,  Хвосты;
• Симисторный силовой ключ с детектором перехода через ноль*.

* Отсутствие помех в момент включения и выключения силового ключа. Практически неограниченный ресурс срабатывания силового ключа.

ОПИСАНИЕ ПРИНЦИПА РАБОТЫ

Регулирование отбора основано на чередовании состояния клапана открыт/закрыт и возврате части флегмы в колонну при закрытом клапане. Управление осуществляется автоматическим изменением периодов состояния клапана открыт/закрыт, в том числе с привязкой к температуре, по заданной пользователем программе. Контроллер позволяет задавать алгоритм и скорость отбора на каждом этапе, оперативно влиять на процесс, по ходу выполнения. Настройка параметров программы осуществляется при помощи кнопок управления, сопутствующая информация выводится на графический дисплей.

К контроллеру необходимо подсоединить датчик температуры DS18B20, установленный в ректификационной колонне.

При правильном отборе колонна приходит в стабильное (квазистационарное) состояние, в ней устанавливается градиент температур, который почти не меняется при неизменных внешних условиях (температура и атмосферное давление). Для стабильной работы колонны и качественного разделения фракций необходим возврат флегмы и дозированный отбор. Контроллер позволяет с высокой точностью настроить скорость отбора.

Со временем количество испаряемого спирта из куба уменьшается, а температура в колонне повышается и начинают испарятся хвостовые фракции.

Для поддержания стабильного состояния колонны и недопущения хвостовых фракций в отбор контроллер, с увеличением температуры, уменьшает скорость отбора и прекращает отбор до возврата температуры к заданному уровню. Остановка отбора приводит к обогащению колонны и возврату к стабильному состоянию. Такой алгоритм работы позволяет получить качественный "чистый" результат, и "отжимать" спирт максимально, избавляет от необходимости постоянно вручную регулировать отбор.

Выбор места установки датчика температуры зависит от оборудования, необходимо руководствоваться документацией к оборудованию.
