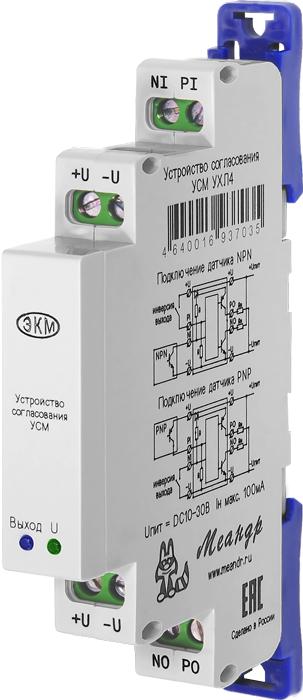

Устройство согласования выходов датчиков Меандр УСМ УХЛ4

Артикул: УСМ УХЛ4
Производитель:  Меандр
Артикул: УСМ УХЛ4
Штрих-код: 2000000123677
Наличие:  Под заказ
Срок поставки уточняйте. Возможно потребуется предоплата.
2 Года гарантии
Подбор Доставка Оплата Скидки Сервис-центр

Описание

Устройство согласования УСМ предназначено для согласования выходов датчиков с любым типом транзисторных выходов (NPN или PNP) для подключения к нагрузке и возможностью инвертирования выходного сигнала.

Отличительные особенности:

  • Согласование логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке
  • Возможность инвертирования выходного сигнала
  • Питание DC10-30В
  • Корпус шириной 13мм

Устройство выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного транзистора.

  ВНИМАНИЕ:  Подключение выхода датчика и подключение нагрузки к клеммам устройства производить при отключённом напряжении питания.

Для удобства монтажа клеммы питания дублируются.

Паспорт изделия

Технические характеристики

Напряжение питания, В DC10...30
Максимальный ток нагрузки, А 2
Ток потребления под нагрузкой, мА <50
Ток потребления без нагрузки, мА <20
Тип выходов NPN, PNP
Входное сопротивление, Ом 3000...5000
Время переключения, мкс <5
Защита от переполюсовки есть
Защита от перегрузки нет
Защита от короткого замыкания нет
Диапазон рабочих температур, °C -25...+55
Температура хранения, °C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха, % до 80 (при 25 °C)
Высота над уровнем моря, м до 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный
Габаритные размеры, мм 13х93х62
Масса, не более, кг 0,05
