НАЗНАЧЕНИЕ МОДУЛЯ
Модуль контролирует напряжение на основном и резервном вводах 1-фазной или 3-фазной сетей. Если напряжение в пределах нормы, питание нагрузки осуществляется от ввода с установленным приоритетом (ввод 1).

Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на резервный ввод.  При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).

Модуль МУАВР-1 контролирует параметры трехфазной четырехпроводной сети с нейтралью (ввод1 подключается к L1-1, L2-1, L3-1, N1, ввод2 подключается к L1-2, L2-2, L3-2, N2), или однофазной сети (ввод1 подключается к L1-1 и N1, ввод2 подключается к L1-2 и N2), Модуль имеет светодиодную индикацию текущего состояния сети. Питание осуществляется от контролируемой сети. Оба ввода гальванически развязаны между собой. Управление КМ осуществляется путем подачи напряжения с L1-1 на К1 для включения Ввод1 и с L1-2 на К2 для включения Ввод2.

Нагрузочная способность релейного выхода (АС1 АС250В 5А).

Микропроцессорный блок анализирует готовность основного и резервного вводов, а так же текущее состояние дискретных входов, после чего осуществляет выдачу сигналов управления. Питание микропроцессорного блока осуществляется от фаз L1, L2, L3, первого или второго вводов. При отсутствии питания на обоих вводах, микропроцессорный блок может сформировать сигнал запуска генератора замкнутыми контактами 11-12.

КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,.5мм2. Материал корпуса - пластик ABC.

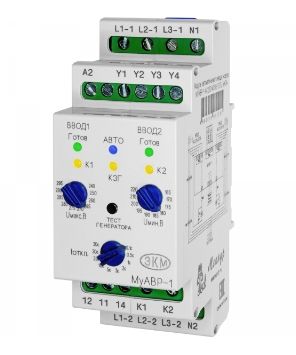

На лицевой панели размещены:

• СД индикаторы включения встроенных реле: жёлтый - К1 и К2 реле включено (если мигает - происходит отсчёт времени включения или отключения соответствующего ввода). К1 мигает редко - отсчёт времени возврата на приоритетный ввод. К1 и К2 мигают одновременно - ошибка однократности (см. п «Защита от циклического переключения между вводами» в паспорте).
• СД индикаторы готовности вводов: зеленый - ГОТОВ (параметры ввода в допуске), красный - НЕ ГОТОВ (мигает один раз - авария по L1, мигает два раза - авария по L2, мигает три раза - авария по L3, мигает четыре раза - нарушение порядка чередования фаз или слипание фаз на вводе.
• СД индикатор автоматического/ручного режима работы; синий - АВТО (светится - режим авто, не светится - ручной режим, изредка помигивает - режим стоп).
• СД индикатор КЗГ (контакт запуск генератора): жёлтый - включён, когда замкнуты 11-12 контакты (включается только в режиме работы ввод2 - ГЕНЕРАТОР).
• Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения (устанавливаются для обоих вводов).
• Кнопка - тест генератора позволяет включить на 2минуты/выключить генератор в режиме «ввод2 - генератор» при подключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12).

РАБОТА МОДУЛЯ
Логические входы:
Предназначены для подключения внешних кнопок управления работой МУАВР
Y1 - кн.Ввод1, Y2 - кн.Ввод2, Y3 - кн.Авто, Y4 - кн.Стоп (см.рис.2 паспорта)
Реакция по всем вводам, кроме Стоп, по фронту (на замыкание входа на А2), на Стоп по уровню.
При поступлении сигнала СТОП, ВВОД1, ВВОД2 время отключения ввода не отрабатывается.
При поступлении сигнала ВВОД1, ВВОД2,АВТО отрабатывается время включения ввода.

Время включения - время, в течение которого напряжение на вводе должно быть в допуске перед тем, как на него будет включена нагрузка.  Выбирается исходя из того, что за это время должны прекратиться переходные процессы в нагрузке и не должно происходить включения нагрузки на ввод с нестабильным напряжением.

Время отключения - время, в течение которого ввод, к котому подключена нагрузка, должен находиться не в допуске, чтобы нагрузка была от него отключена. Значение выбирается исходя из чувствительности нагрузки к выходу напряже ния за допустимые пределы, а также минимизации числа переключений с основного ввода на резервный.

Время возврата - время, в течение которого приоритетный ввод должен находиться в допуске, чтобы произошло переключение с резервного ввода на приоритетный.

Защита от циклического переключения между вводами и циклического подключения/отключения (ошибка однократности):

Если в течение 5 секунд после включения нагрузки на ввод, этот ввод вышел за пределы допуска и произошло отключение нагрузки от него, модуль делает вывод о том, что это могло произойти из-за влияния нагрузки на ввод. В этом случае нагрузка отключается и больше не подключается к вводам., сигнализируя аварийный режим одновременным включением СД К1 и К2.

Сброс аварийного режима кнопкой СТОП, либо полным снятием питания с вводов.

Контролируемые параметры сети:

Для трехфазного режима: контроль снижения напряжения, контроль превышения напряжения, контроль чередования фаз (может быть отключён), контроль обрыва (косвенный - через снижение), контроль слипания фаз.
Для однофазного режима: контроль снижения напряжения, контроль превышения напряжения.

Исполнительные реле:
Включение Ввод1 - клемма К1, Включение Ввод2 - клемма К2, Авария - клеммы 12-11-14.

Функционал реле Авария:
Реле включено замкнуты 11-14, если нагрузка подключена на любой ввод.
Если выбран режим "ввод2 - генератор", реле в дополнение к предыдущему будет оставаться включенным при ошибке однократности и в режиме Стоп, если ввод1 не в допуске.
Реле может использоваться для управления запуска генератором. При обесточенных ввод1 и ввод2, контакты 11-12 замкнуты.

При полном снятии питания с вводов, настройки режимов сохраняются и МУАВР продолжает работать в том же режиме при подаче питания на вводы.
