Так уж сложилось, что в нашей стране рассчитывать на стабильность электросети в загородных домах, коллективных садах, и даже городском "частном секторе" не приходится. Стабильностью электросети в первую очередь озабочены конечные потребители, а уж потом ответственные службы и органы. Вот и приходится наученным жизнью пользователям искать методы подстраховки «на всякий пожарный».

В первую очередь такая подстраховка необходима любому дому, который отапливается автономно (если это не печное отопление с естественной циркуляцией).

Единственно верный выход в данном случае это установка источника бесперебойного питания (далее ИБП) хотя бы малой мощности, что бы работал газовый котел, и была возможность включить пару дежурных лампочек.

Можно, конечно, и весь дом запитать от ИБП, но это уже совсем другая история и, главное, совсем другие деньги, о них мы напишем в другой статье…

А пока мы остановимся на ИБП малой мощности, которые мы рекомендуем для установки на газовые электрозависимые котлы и циркуляционные насосы.

В отличии от компьютерных ИБП (также известных как UPS) имеющих встроенную аккумуляторную батарею на 7.2 А*Ч и редко имеющих чистую синусоиду, бесперебойники, которые рекомендуется устанавливать на котлы отопления и циркуляционные насосы, работают с внешними аккумуляторами и емкость их уже может варьироваться от 50 до 200 А*ч, а то и более, в зависимости от мощности встроенного зарядного устройства.

Итак, наша задача в ходе испытаний выяснить следующее:

• соответствуют ли заявленные характеристики действительности;
• имеет ли смысл переплачивать за отечественный бренд Бастион (Скат, Теплоком), который так любят нахваливать установщики газовых котлов, или выбрать другой отечественный бренд (например Микроарт), или вообще обратить внимание на товары из Поднебесной (например CyberPower, INELT, RUCELF)

Этап первый – Визуальный осмотр

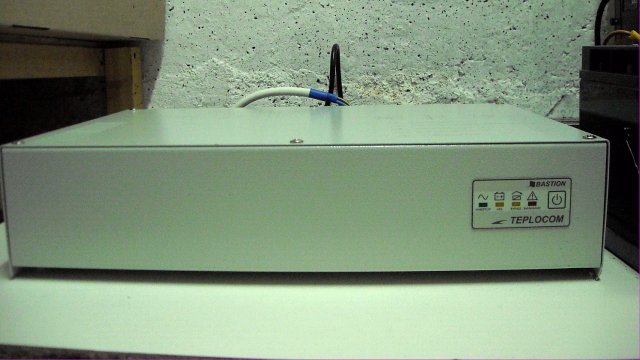

Teplocom-1000 (производственное объединение Бастион) – это ИБП с двойным преобразованием. Двойное преобразование (on-line) означает, что напряжение предварительно выпрямляется и понижается до стабильных 24 Вольт (напряжения подключаемых АКБ), а затем инвертируется обратно в формат 220В / 50Гц. Эта технология имеет, как свои плюсы, так и минусы.

Сразу чувствуется отечественное производство. Корпус металлический, из хорошей стали, а не из «консервной банки», качественная окраска, выглядит надежно. На корпусе нанесена схема подключения и все кнопки, розетки, разъемы и клеммы подписаны на русском языке. Таких вопросов, как "что куда подключить?", и "какую кнопку нажать?", возникнуть не должно.

Читаем технические характеристики – ток заряда-7А. Получается, чтобы зарядить две АКБ по 200А*ч, а именно такую максимальную емкость заявляет производитель, потребуется не менее 30 часов.

Вместо цифрового дисплея здесь четыре светодиода: инвертор, АКБ, байпас, внимание. Что каждый из них означает, простому человеку догадаться без прочтения руководства пользователя будет нелегко.

МАП-1,3 (производство МикроАрт. г. Москва) – это устройство бесперебойного питания может быть отнесено как к классу off-line, так и к классу line-interactive. Дело в том, что этом приборе отсутсвует стабилизация напряжения, что характерно для off-line ИБП, но с другой стороны скорость переключения на генерацию достаточно велика, что является характерным признаком технологии line-interactive.

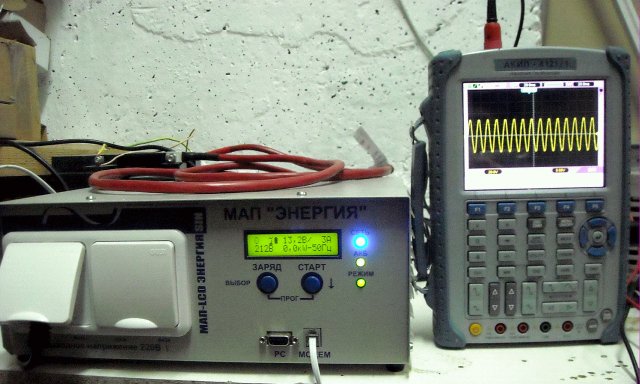

Так же как и Теплоком, выполнен в металлическом сером корпусе и выглядит вполне внушительно. Для мониторинга основных параметров, а так же ошибок, МАП снабжен, весьма информативным жк дисплеем. С помощью двух кнопок на лицевой панели есть возможность настройки параметров работы (диапазон входных напряжений, тип АКБ, емкость АКБ, ток заряда, пороги включения генерации, напряжение генерации и т. д.). Так-же МАП можно использовать как пускозарядное устройство.

МАП имеет мощное встроенное зарядное устройство (40% от номинальной мощности) и возможность программирования параметров, это существенно отличает его от ИБП других производителей.

Минусом данного устройства (в сравнении с другими рассматриваемыми устройствами) является отсутствие встроенного стабилизатора напряжения. В обычном режиме, он просто пробрасывает напряжение сети на потребителя. Хотя с другой стороны нет блока стабилизатора, значит он не выйдет из строя.

CyberPower CPS1000 PIE (Компания CyberPower Systems, Американский бренд в Китайском исполнении) – это ИБП класса line-interactive. Данная технология широко применяется в подобных ИБП, поскольку позволяет без значительной потери надежности съэкономить на трансформаторе, поскольку в нем объединяются функции повышения и понижения напряжения для питания и генерации от АКБ, и автотрансформатора с переключающимися обмотками для стабилизации сетевого напряжения

Ярко-желтый металлический корпус башенного типа с одним мощным и одним вспомогательным вентиляторами охлаждения.

Имеется и небольшой дисплей, что, безусловно, лучше, чем четыре светодиода, как на Теплокоме. На дисплее можно посмотреть входное, выходное напряжение, уровень нагрузки в процентном отношении, уровень разряда и напряжения АКБ. Отличительной особенностью этого ИБП является наличие байпаса и, так же как и у МАПа, имеются настройки по работе с АКБ.

INELT Intelligent 1000LT2 (известная российская марка, производится в Китае) – этот ИБП так же как и предыдущий относится к классу line-interactive.

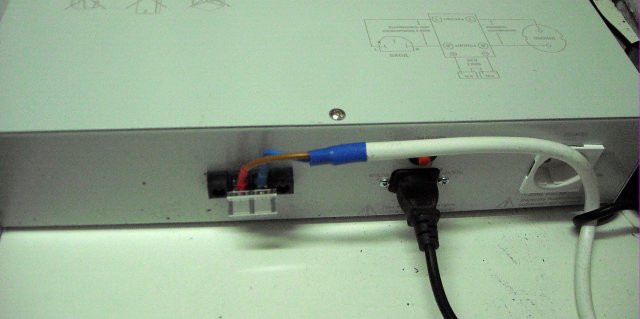

Тут все просто, с тыльной стороны имеется разъем под сетевой шнур и имеется розетка для подключения нагрузки, с той же части и выходят силовые провода для АКБ. На лицевой части только лишь кнопка включения и три светодиода сигнализирующие о текущем режиме работы.

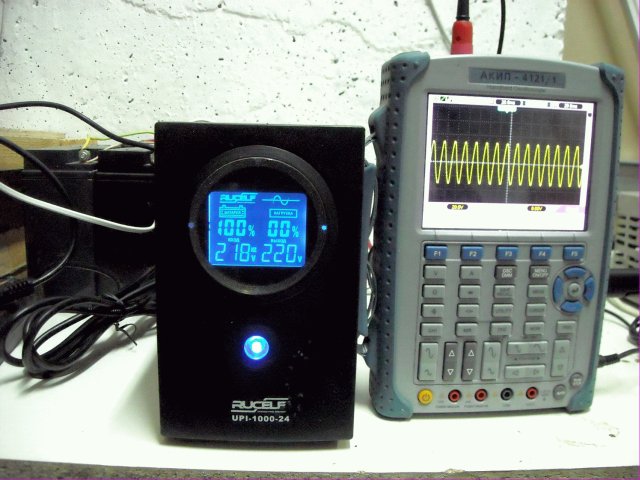

RUCELF UPI 1000-24 (украинская марка, производится в Китае) – этот ИБП так же относится к классу line-interactive.

Самый дешевый из представленных ИБП. Цена в районе 8000р. Так же как и у ИБП Инелт из управления имеется всего лишь одна кнопка и та только включить-выключить прибор (довольно хлипкая кнопка, как то не вызывает доверия), зато самый большой дисплей отображающий параметры входящего и исходящего напряжения, заряд батареи, и уровень нагрузки.

Этап второй – тестирование работы под нагрузкой

Как выглядят все эти бесперебойники, конечно важно, но не так как их технические характеристики, проведем несколько основных измерений, таких как чистота генерируемой синусоиды (особенно актуально для индуктивных нагрузок), максимальная мощность нагрузки, перегрузочная способность, время переключения с режима сеть на генерацию и обратно, диапазон входного напряжения.

Для проверки устройств рабочих режимах мы решили сыммитировать реальное применение. В качестве нагрузки взяли углошлифовальную машинку (УШМ, в народе называемую просто «Болгарка») мощностью 840 вт., без плавного пуска. Исключением стал только RUCELF UPI 1000-24, который категорически отказывался работать с болгаркой, и сразу же начинал пищать и отрубать генерацию. Для него мы подключали дрель с плавным пуском, мощностью 450 вт.

Дело в том, что асинхронные электродвигатели переменного тока, широко используемые в бытовых приборах и электроинструменте вроде нашей УШМ, являются весьма "сложной" нагрузкой по трем причинам:

• В момент пуска они практически закорачивают питающую сеть, поэтому их мгновенная потребляемая мощность в разы превышает номинальную. В момент резкого пуска такого двигателя напряжение может значительно просесть даже в домовой электросети, не говоря уже про выходную цепь ИБП;
• Во время работы происходит периодическое замыкание/размыкание щеток, подключающих обмотки электромагнитов, поэтому мгновенный потребляемый ток не пропорционален напряжению (как у резистивной нагрузки по закону Ома), и при той же мощности амплитудные значения тока также значительно превышают средние значения;
• Требуют достаточную чистоту формы питающего напряжения, так как скачкообразные изменения напряжения при питании "модифицированным синусом" (с формой сигнала – меандр, трапеция и различные их комбинации) вызывает скачкообразное перемагничивание сердечников магнитов, приводя к выделению тепла, и такое же скачкообразное изменение крутящего момента, приводя к "треску" и повышенному износу двигателя.

Но начнем с проверки синусоидальности генерируемого напряжения.

Проверяем синус на холостом ходу

Вот так, как показано ниже, выглядит зависимость напряжения от времени в электрической сети на экране осциллографа.

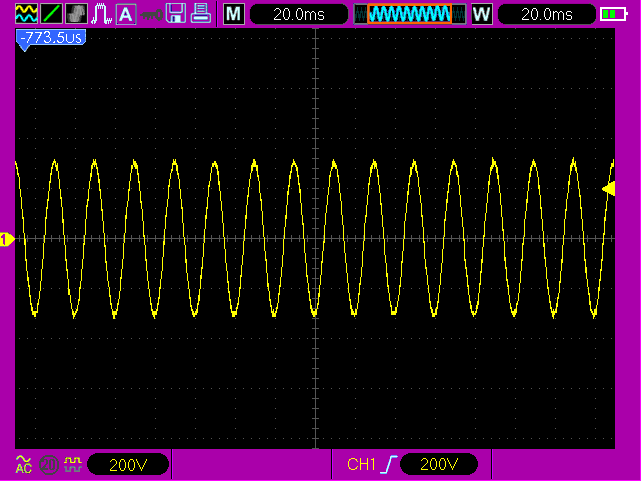

Осциллограмма сетевого напряжения.

Она очень близка к образцовой, напряжение, частота и форма заведомо соответствуют ГОСТу.

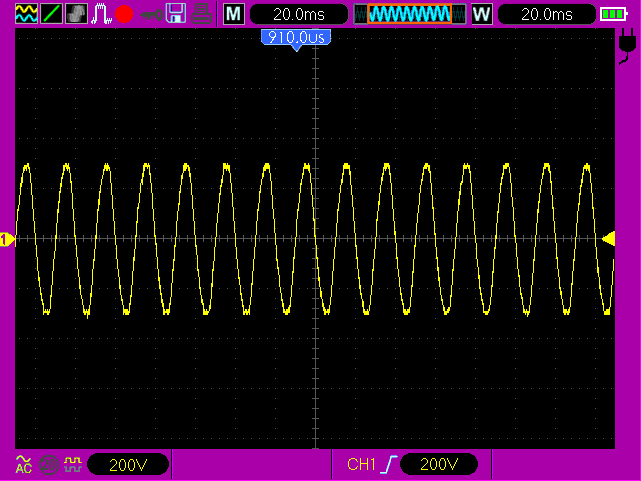

Осциллограмма напряжения генерируемого TEPLOСOM-1000

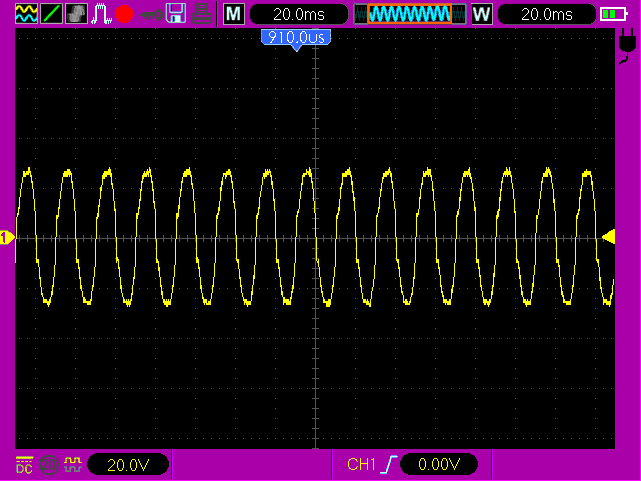

Осциллограмма напряжения генерируемого МАП-1.3

Осциллограмма напряжения генерируемого CyberPower CPS-1000

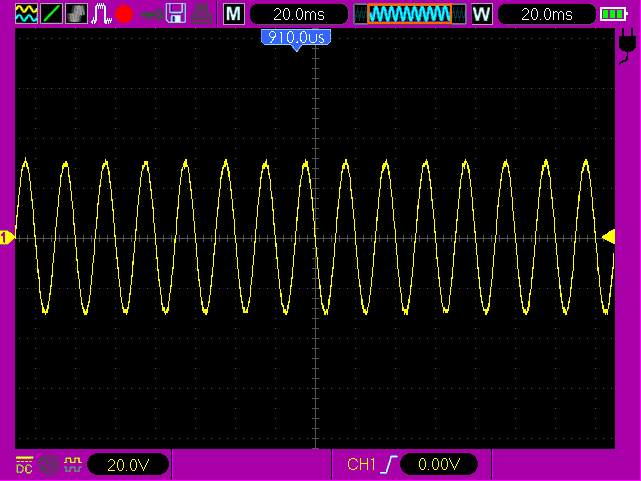

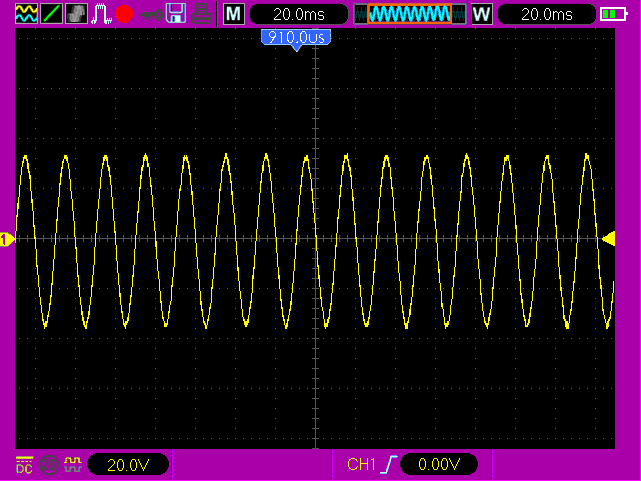

Осциллограмма напряжения генерируемого INELT Intelligent 1000LT2

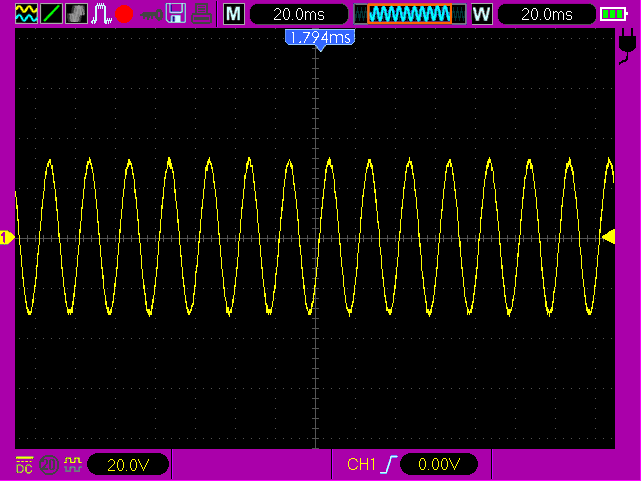

Осциллограмма напряжения генерируемого RUCELF UPI 1000-24

Итак, в ходе испытаний установлено, что требованию формы сигнала, а именно чистоты синусоиды соответствуют все ИБП, ни каких явных «ступенек» не замечено. Только у МАПа видны небольшие искажения в окрестности смены полярности напряжения (там где абсолютные значения малы), но, тем не менее такое переменное напряжение соответствует ГОСТу по коэффициенту нелинейных искажений (КНИ). Таким образом, все ИБП можно устанавливать на газовые котлы, и циркуляционные насосы.

Теперь посмотрим, как происходит переключение питания с сетевого на генерируемое под включенной нагрузкой (электродвигатель УШМ).

Проверка на скорость переключения с сети на генерацию с АКБ, под нагрузкой.

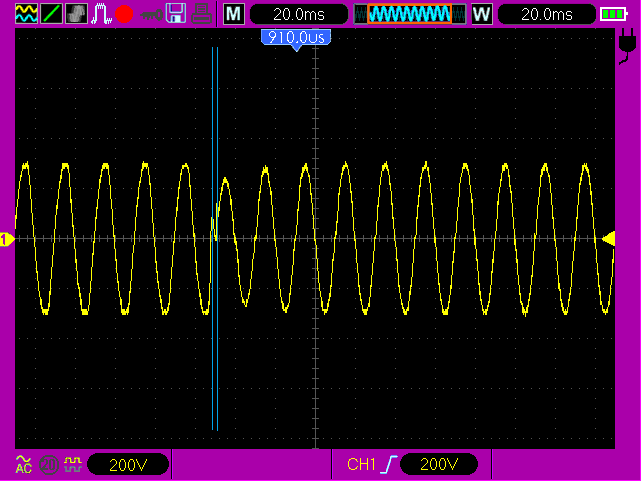

Момент переключения TEPLOСOM-1000

Момент переключения МАП-1.3

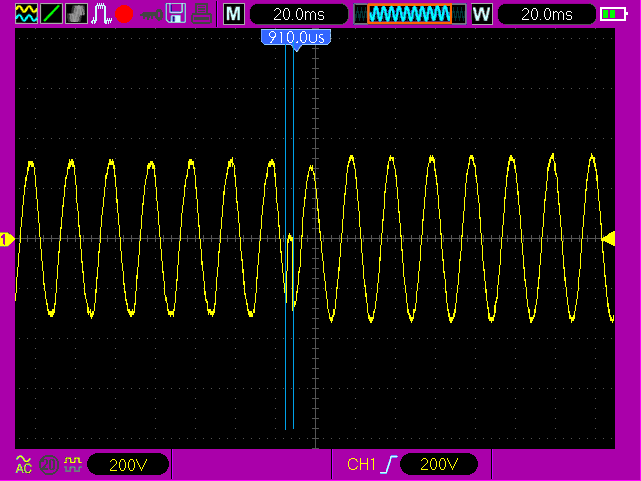

Момент переключения CyberPower CPS-1000

Момент переключения INELT Intelligent 1000LT2

Момент переключения RUCELF UPI 1000-24

Здесь уже есть явный победитель – Теплоком-1000, просадка отсутствует. Весь фокус в том, что только этот бесперебойник работает по принципу двойного преобразования без байпаса, а значит находится в режиме генерации постоянно.

Самое большое время переключения у МАПа – ~25 мс. Это обусловлено временем переключения мощных реле. С одной стороны это немногим больше одного периода колебания напряжения в сети (20 мс), поэтому момент переключения хорошо заметен по приборам с малым временем реации (например, по лампам дневного света). С другой стороны, важные приборы, как правило, обладают инерцией питания (за счет конденсаторов в блоках питания электроники, и механической инерции двигателей электрики), поэтому для них такая задержка в переключении не будет существенной.

ИБП с технологией line-interactive продемонстрировали малое время переключения (~5 мс) и незначительную по времени и значению просадку напряжения без потери синхронизации с фазой сетевого напряжения.

Проверяем уровень, просадки и искажения амплитуды напряжения при пусковом токе, в режиме генерации.

Напоминаю что в качестве нагрузки выступает УШМ 840вт.

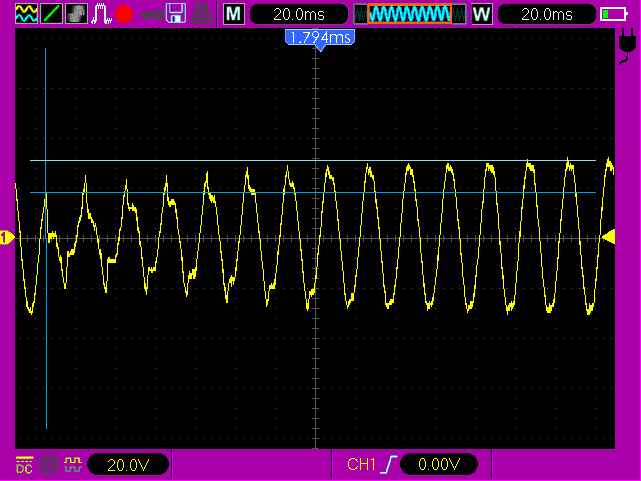

Момент просадки TEPLOСOM-1000 в режиме генерации при включении УШМ

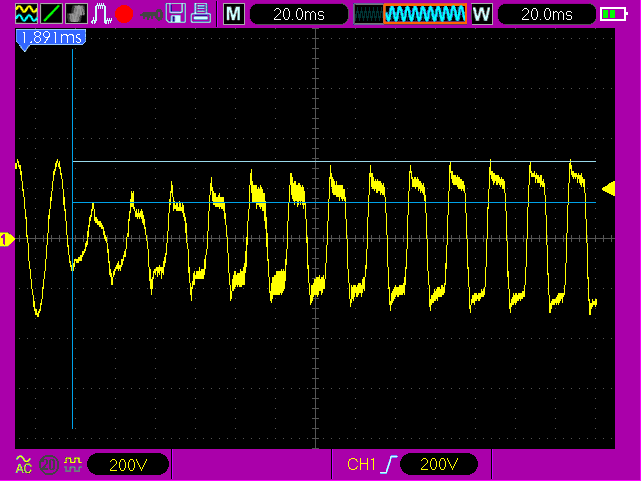

Момент просадки МАП-1.3 в режиме генерации при включении УШМ

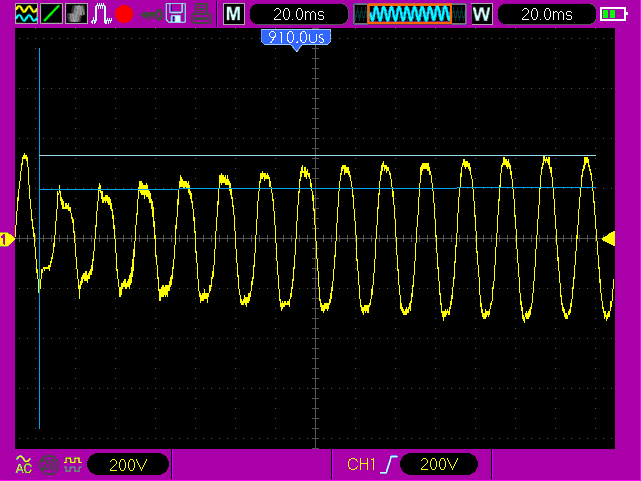

Момент просадки CyberPower CPS-1000 в режиме генерации при включении УШМ

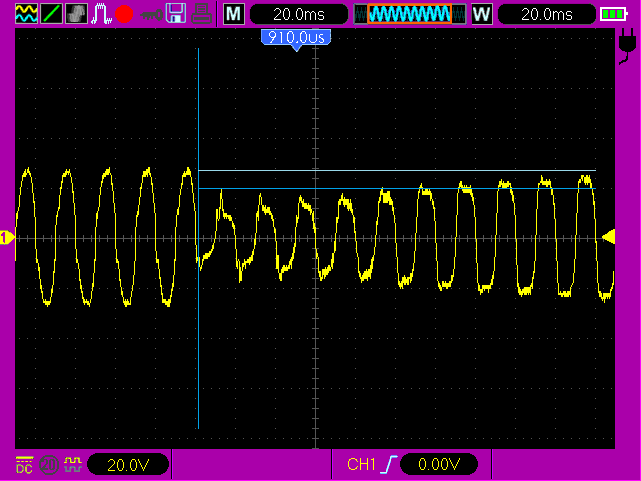

Момент просадки INELT Intelligent 1000LT2 в режиме генерации при включении УШМ

Момент просадки RUCELF UPI 1000-24 при включении дрели

Самый «красивый график» получился у RUCELF UPI 1000-24., но учитывая его нагрузку – дрель с плавным запуском, вместо УШМ, с которой он работать наотрез отказывался, первого места ему в этом «заезде» не видать.

У остальных ИБП в момент старта электродвигателя видна сильная просадка напряжения (до дву раз) и искажение синусойды (самое серьезное у CyberPower CPS-1000). Меньше всего искажений на осциллограмме INELT Intelligent 1000LT2.

Так как все представленные бесперебойники, кроме МАП-1.3, имеют встроенный стабилизатор напряжения, то проверим диапазон входных напряжений.

Самый большой диапазон у Теплокома, но вот зачем производитель сделал такой большой гистерезис (60 Вольт) не совсем понятно. Допустим у вас в сети напряжение менее чем 180в, а такое довольно часто встречается, особенно, зимой и в этот момент произошла просадка напряжения до 120в, например сосед решил заняться сварочными работами, то бесперебойник перейдет в режим генерации от АКБ и будет разряжать батарею, пока не напряжение не превысит 180вольт, ну или пока батарея совсем не разрядится.

Проверка перегрузочной способности

Для проверки перегрузочной способности мы воспользовались строительным феном, включеным на первой ступени, – 900Вт. (RUCELF UPI 1000-24 в силу своей слабохарактерности в этом испытании не участвовал). Электрофен является хорошим примером "среднестатистической" нагрузки, так как сочетает резистивную нагрузку нагревательных элементов и активно-реактивную нагрузку электродвигателя.

TEPLOСOM-1000. (паспортная номинальная мощность 800вт.) Очень достойно справился – его результат 30 секунд, после чего переключился в режим байпаса.

МАП-1.3. (паспортная номинальная мощность 800вт. максимальная 1300вт.) Самый мощный из представленных ИБП, ни кто и не сомневался, что для него это нормальная нагрузка и с ней он может работать продолжительное время, пока не разрядится АКБ.

CyberPower CPS1000 PIE (паспортная мощность 700вт) Проработал на такой нагрузке 5 секунд. Этого времени должно хватить для запуска холодильника и электроинструмента, мощностью не более 1000ВА.

INELT Intelligent 1000LT2 (паспортная мощность 700вт) Хорошая попытка запустить фен и не более того, так как, работает он, при такой нагрузке, не более 1 сек.

Выводы

TEPLOСOM-1000 в силу используемой технологии обладает лучшей стабилизацией по выходному напряжению – отклонение всего 3%, да и с перегрузкой все хорошо. Но цена 14 700 рублей оставляет вопрос – почему так дорого? Там ведь нет мощных трансформаторов, нет цифровых дисплеев, нет настройки под емкость АКБ.

МАП-1,3. Очень выносливое устройство с точки зрения перегрузок, очень функциональное, надежное, но не стабилизирует напряжение электросети. Для отопительного оборудования мощность 1,3 кВт как правило не требуется, так что Вам придется переплатить за избыточную мощность (стоимость 17 950 руб.). МАП выгодно использовать, если кроме отопления Вы планируете зарезервировать еще какие-либо приборы или частично освещение в доме. А мощное зарядное устройство без проблем позволит подключить гораздо больше АКБ, чем к конкурентам, что положительно скажется на времени работы.

CyberPower CPS1000 ничем особо не отличился, стабилизация выходного напряжения 10%, а стоит не на много дешевле TEPLOСOMа около 12 000 рублей. Единственное, чем CyberPower CPS1000 PIE выгоднее TEPLOСOMа, тем, что у него напряжение постоянной цепи 12В, а не 24В. Это позволяет использовать CyberPower всего с 1 АКБ, а не с 2 последовательно соединенными как у Teplocom.

INELT Intelligent 1000LT2 для перегрузок не предназначен, а вот перед поставленной задачей резервирования электропитания газового котла вполне справится, ну и цена вполне демократичная 8 600 рублей.

RUCELF UPI 1000-24 самый бюджетный вариант – 7 950 рублей, очень боится перегрузок, но для котла отопления и одного циркуляционного насоса подойдет.

Назначать победителя теста не совсем правильно, так как каждый бесперебойник обладает своими плюсами и минусами да и цена у всех разная.
