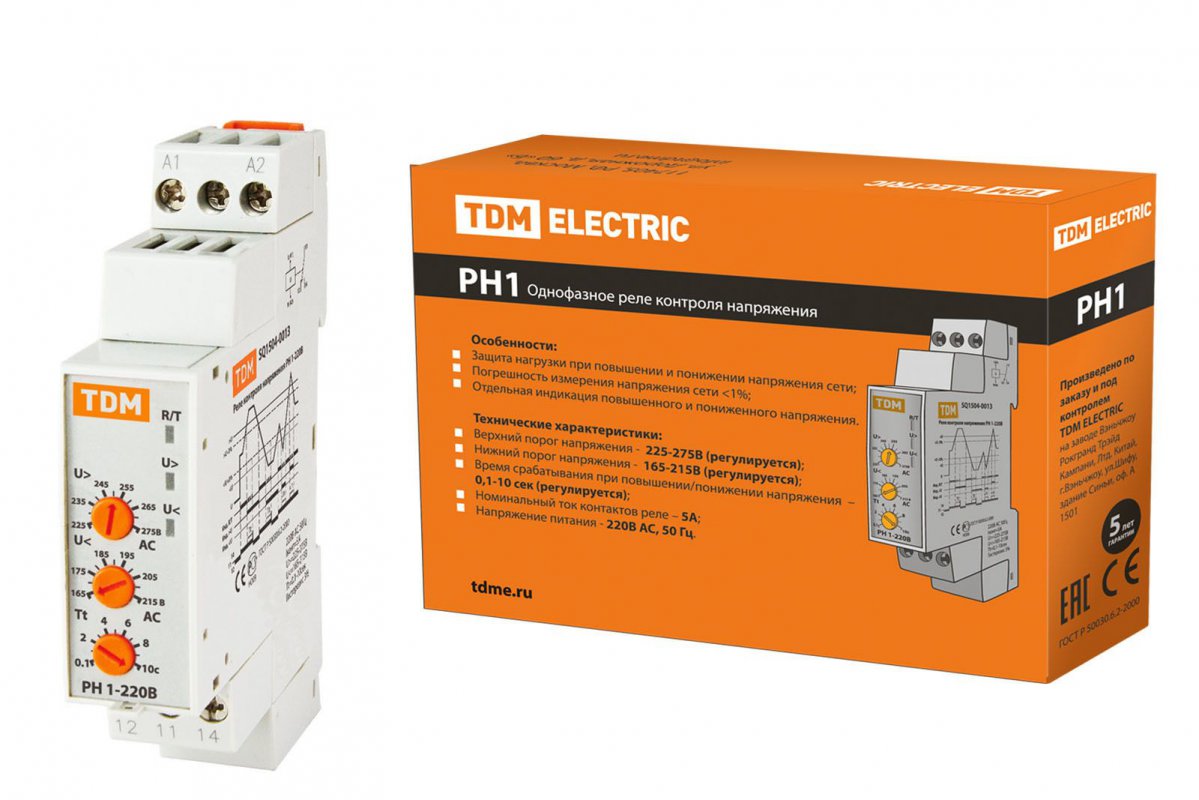

Реле контроля напряжения серии РН 1-220В TDM SQ1504-0013

Артикул: **SQ1504-0013**
	Производитель: TDM Electric Артикул: SQ1504-0013 Штрих-код: 2000000161969 Наличие: Склад поставщика Примерный срок, при заказе сегодня: Самовывоз из магазина в Екб. с 13 Мая Доставим по Екатеринбургу 14 Мая Отправим в другой город 14 Мая 2 013 р. В корзину
Подбор Доставка Оплата Скидки Сервис-центр

Артикул: SQ1504-0013

Производитель: TDM Electric
Артикул: SQ1504-0013
Штрих-код: 2000000161969

Наличие: Склад поставщика

Примерный срок, при заказе сегодня:

Самовывоз из магазина в Екб. с 13 Мая
Доставим по Екатеринбургу 14 Мая
Отправим в другой город 14 Мая

2 013 р.

В корзину

Подбор Доставка Оплата Скидки Сервис-центр

Описание

Назначение

Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения

Применение

Защита однофазного электрооборудования от повышенного и пониженного напряжения сети

Материалы

микросхемы реле выполнены на современной элементной базе
корпус реле выполнен из не поддерживающего горение пластика

Конструкция

Реле РН 1 имеют 3 индикатора, отображающих рабочий режим, а также срабатывание по верхнему и нижнему напряжению.
Реле РН 1 имеет на лицевой панели 3 регулятора, устанавливающие верхние и нижние пороги напряжения и время срабатывания.
Реле устанавливаются на DIN-рейку шириной 35 мм.
Реле РН 1 имеет ширину в 1 модуль, что позволяет экономить место в щитке.
Программирование реле РН 2 осуществляется при помощи кнопок на лицевой панели и LED-дисплея.

Преимущества

Реле РН-1, РН 2 – европейская серия в одномодульном исполнении, изготовленная на современной элементной базе,
Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
Исполнение в одном модуле (РН 1) позволяет экономить место в щитке.
Реле РН 2 имеют дисплеи, отображающие текущее напряжение сети.
РН 2 - прямое подключение нагрузки до 63А.

Технические характеристики
Питающее напряжение, В	220 АС
Рабочее напряжение, В	150-270 АС
Номинальная частота, Гц	50
Номинальный ток контактов реле, А	5*
Максимальная мощность, кВА	(зависит от контактора)
Верхний порог напряжения, Uмакс, В	225-275 (регулируется)
Нижний порог напряжения, Uмин, В	165-215 (регулируется)
Гистерезис	3% от установленного порога отключения
Погрешность измерения напряжения сети	<1%
Время срабатывания при повышенном напряжении, сек	0,1 – 10 (регулируется)
Время срабатывания при пониженном напряжении, сек	0,1 – 10 (регулируется)
Время старта/повторного включения, Тповт.вкл., сек	0,5
Диапазон рабочих температур, 0С	от -5 до +40
Степень защиты	IP20
Потребляемая мощность, не более, ВА	2
Механическая износостойкость, циклов	1 000 000
Электрическая износостойкость, циклов	100 000
Тип контакта	1р (переключающий)
Способ монтажа	DIN-рейка
