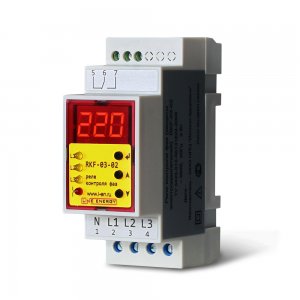

Реле контроля фаз, микропроцессорное, цифровая индикация. Регулировка нижнего и верхнего порога напряжения, гистерезиса, асимметрии, времени аварийного срабатывания и повторного включения. Контроль порядка чередования, обрыва, "слипания" фаз, обрыва нулевого провода. На DIN-рейку 35мм. 2 модуля

Выполняемые функции

• цифровая индикация напряжения
• отключение нагрузки при понижении или превышении заданного напряжения в любой из фаз
• включение нагрузки при восстановлении заданного напряжения
• отключение  нагрузки при пропадании любой из фаз
• отключение нагрузки при  “перекосе” фаз
• отключение нагрузки при  “слипании” фаз
• отключение нагрузки при обрыве нулевого провода
• отключение нагрузки при нарушении порядка чередования фаз
• индикация аварийного состояния
• просмотр значения аварийного параметра
• установка минимального  порога напряжения ULo
• установка максимального порога напряжения UHi
• установка  напряжения “перекоса” фаз dU
• установка “гистерезиса” напряжения H
• установка времени аварийного срабатывания t1
• установка времени повторного включения t2
• просмотр установленных параметров

Изделие имеет  светодиодный дисплей, индуцирующий:

• напряжение на каждой фазе;
• причину аварийного срабатывания;
• значение аварийного состояния.

Изделие имеет одну группу переключающих контактов. При  замыкании  контактов исполнительного реле загорается  красный  светодиод.
В устройстве используются три кнопки управления и программирования параметров:
       -кнопка “ВВОД”  ←    - вход в  режим  программирования   из  режима индикации и аварийного срабатывания  и  передвижение  по его пунктам,
       - кнопка "ВВЕРХ"   ↑ - увеличение значений  устанавливаемых параметров в режиме программирования,
              - вход в просмотр установленных значений в режиме индикации,
              - просмотр величины аварийного срабатывания
        -кнопка  "ВНИЗ" ↓  - уменьшение значений  устанавливаемых параметров в режиме программирования,
                               - фиксация и циклический просмотр индикации напряжения
При включении устройство в течение 2 секунд диагностирует состояние питающей сети и, если напряжение в пределах установленных значений, включает исполнительное реле. На цифровом индикаторе отображаются  напряжения фаз  L1, L2, L3  поочередно с интервалом 3с, при этом загорается желтый светодиод соответствующий  фазы.

Если на индикаторе светится символ Lo или Hi - это сигнализирует о выходе за пределы установленных параметров настройки и включение таймера t1 аварийного отключения реле , при этом мигает светодиод соответствующей фазы. Если напряжение ниже установленного значения - светится символ Lo, если  выше - Hi.  Если в течение времени аварийного отключения t1 не восстановятся параметры настроек, произойдет отключение исполнительного реле. Числовое значение этой причины можно отобразить, нажав кнопку. При восстановлении параметров напряжения в пределах установленных значений реле автоматически включит нагрузку через установленное время повторного включения t2.

При скачкообразном изменении напряжения более 30 вольт от установленных значений, а также изменении порядка чередования фаз, независимо от времени t1  произойдет отключение исполнительного реле через 0,1сек.

При нарушении порядка чередования фаз на дисплее светится символ  Abc.  При  превышении напряжения “асимметрии”  фаз светится символ dU.
