Регулируемый генератор сигналов 1 Гц - 1МГц для самостоятельной сборки XR2206

Артикул: XR2206

Регулируемый генератор сигналов 1 Гц - 1МГц для самостоятельной сборки XR2206

Артикул: XR2206
Штрих-код: 2000660215828
Наличие:  1 шт.
  • Самовывоз из магазина в Екб. сегодня
  • Доставим по Екатеринбургу завтра
  • Отправим в другой город завтра
Подбор Доставка Оплата Скидки Сервис-центр

Описание

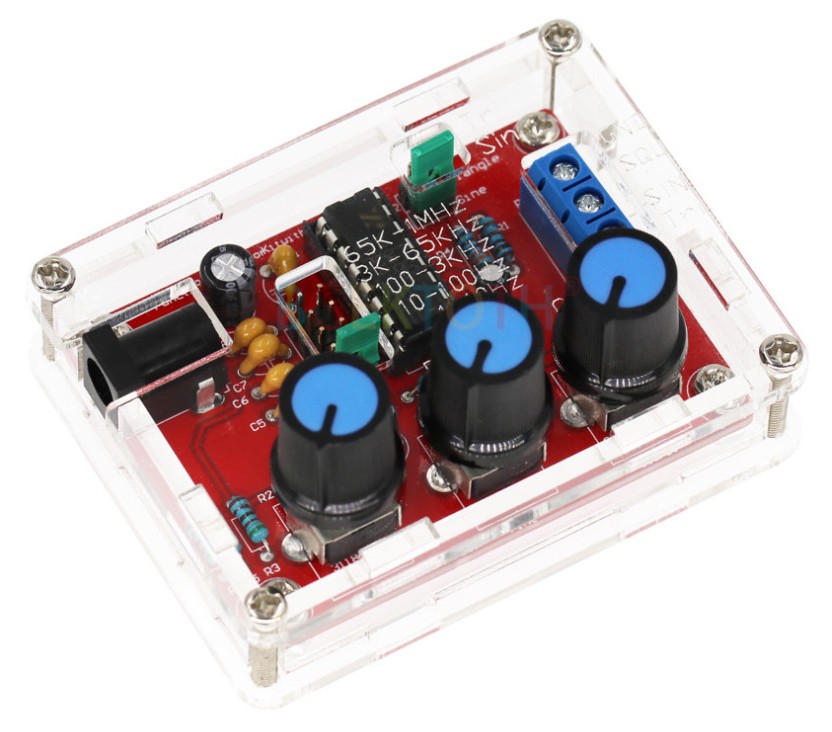

Аналоговый функциональный генератор синусоидальных, треугольных и прямоугольных сигналов в диапазоне частот от 1Гц до 1МГц для применения в радиолюбительской практике. Основой схемы генератора сигналов является чип XR2206. Настройка частоты выполняется двумя резисторами - "грубая" - Coarse и "точная" - Fine настройка, а также джампером выбора диапазона частот.

ВНИМАНИЕ!!! Генератор поставляется в полностью разобранном виде для самостоятельной сборки.

Технические характеристики

Диапазон частот 1-10 Гц
10-100 Гц
100 Гц - 3 кГц
3 кГц - 65 кГц
65 кГц - 1 МГц

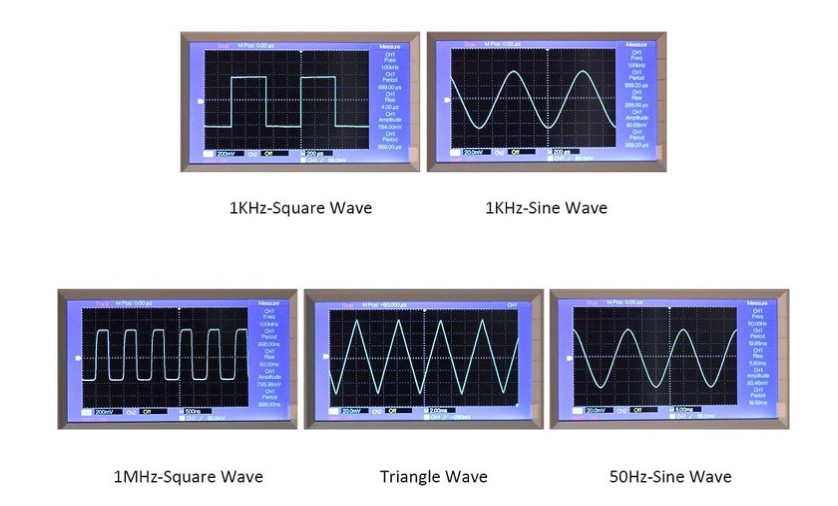

Форма сигналов синусоидальная, треугольная и прямоугольная
Рабочее напряжение 9...15 В
Амплитуда p-to-p синус / треугольник 0...3 В
Амплитуда p-to-p прямоугольник 8  В
Выходное сопротивление 600 Ом ±10%
Погрешность < 1% (при 1 кГц)
Плоскостность + 0,05дб 1 Гц-100 кГц
Время задержки 0.000-9999 с
Дисплей LCD
Рабочая температура -20/+85 ℃
Относительная влажность 0-95%
Габариты 71х54х17 м
