Ёмкостное реле с триггером - прибор, реагирующий на изменение ёмкости датчика, при приближении человека, металлических предметов, жидкости. В данной схеме встроен таймер, позволяющий осуществлять отключение реле с задержкой, регулируемой в широких пределах, с помощью подстроечного резистора.

Устройство содержит небольшое количество компонентов для сборки и налаживания - имеет два регулировочных элемента. Однако, несмотря на простоту сборки не подходит для начинающих и юных радиолюбителей, так как не имеет гальванической развязки от сети.

В качестве датчика, к собранной плате через обрезок провода подключается кусочек фольгированного текстолита (прилагается в наборе), либо металлическая пластина, либо металлическая сетка (имеет максимальную чувствительность, при возможных максимальных габаритах).
Область применения ёмкостного реле - это автоматизация: управление освещением, контроль уровня жидкости, охрана объектов.

Пример промышленного использования - в бытовых электросушилках для рук. Как правило, именно на принципе ёмкостного реле осуществляется их дистанционное включение при движении рук человека в области датчика аппарата.

Характеристики:
• Номинальное напряжение питания: 220 В;
• Потребляемая мощность: До 10 Вт;
• Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт);
• Время задержки: Регулируемое (10…120 секунд).

Комплект поставки:

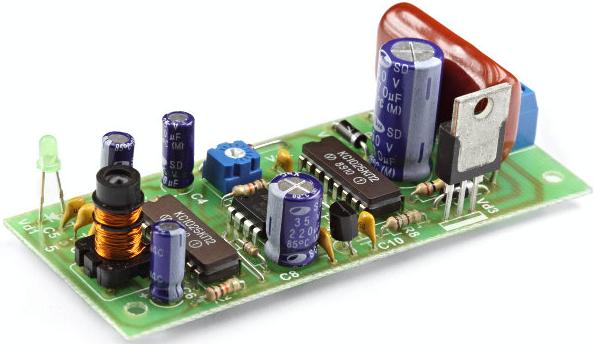

• Собранный модуль;
• Инструкция по эксплуатации.

Примечания:
• Максимальная длина провода, идущего к датчику не должна превышать 50 см.
• Устройство может срабатывать от любого воздействия, изменяющего ёмкость датчика (металлические предметы, некоторые жидкости, человек, животное, изменение влажности воздуха. В меньшей степени - диэлектрические материалы).

ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам и металлической фольге датчика включённой схемы!
