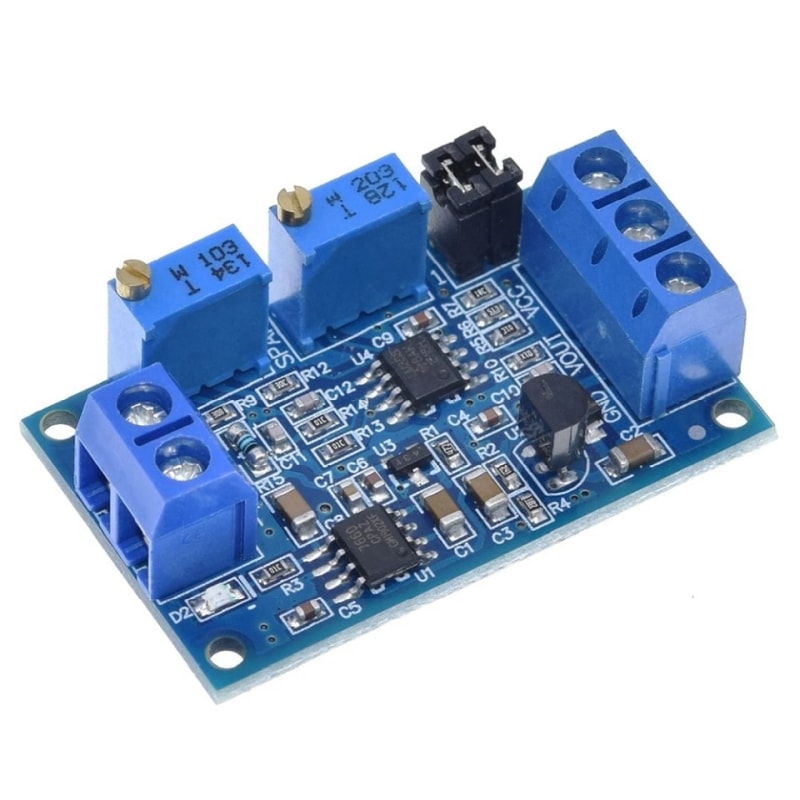

Преобразователь аналоговых сигналов стандартов 0–24 mA или 4–20 mA в сигнал для аналоговых интерфейсов 0–3.3V, 0–5V или 0–10V будет полезен для согласования токовых аналоговых датчиков с аналоговыми входами устройств (АЦП), работающих по напряжению.

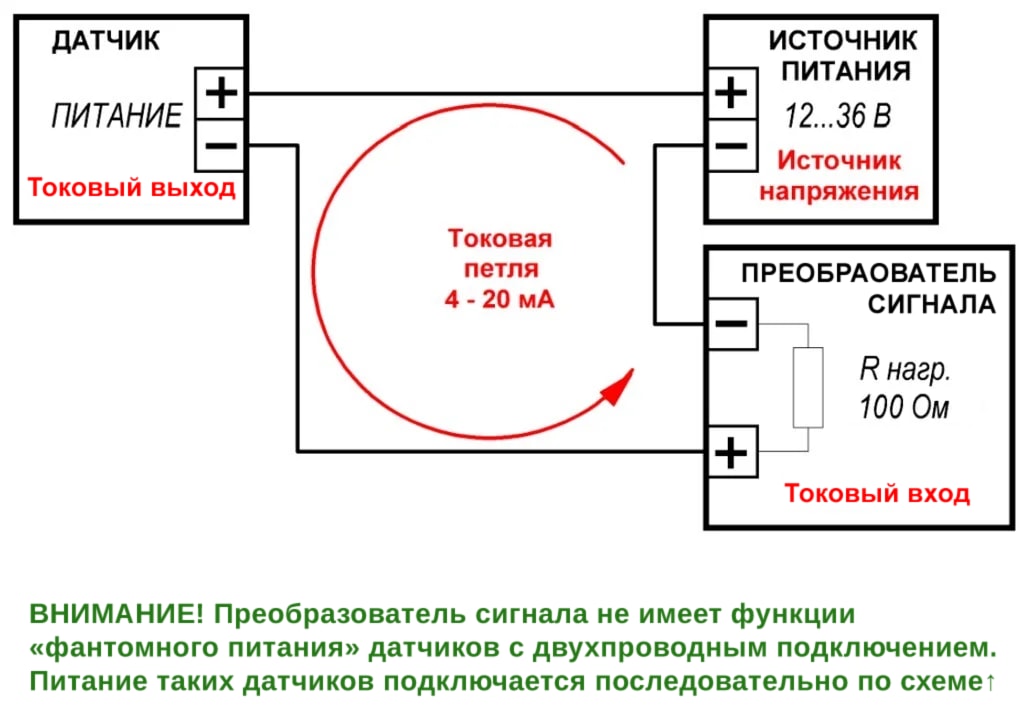

Также может применяться при замене датчиков устройств, работающих по стандарту 0–10V, на датчики 4–20 mA при необходимости удлинения линии (провода, которым подключается датчик), которым подключается датчик, так как стабилизация выхода по току устраняет эффект от падения напряжения в линии.

Отличительные особенности:

• Широкий диапазон напряжения питания платы преобразователя;
• Возможность регулировки нижнего и верхнего значения выходного напряжения;
• Повышенная стабильность и линейность преобразования;
• Используемый в плате измерительный резистор (токовый шунт) отличается высокой точностью и низким температурным дрейфом;
• Защита от переполюсовки питания.

Инструкция по настройке:

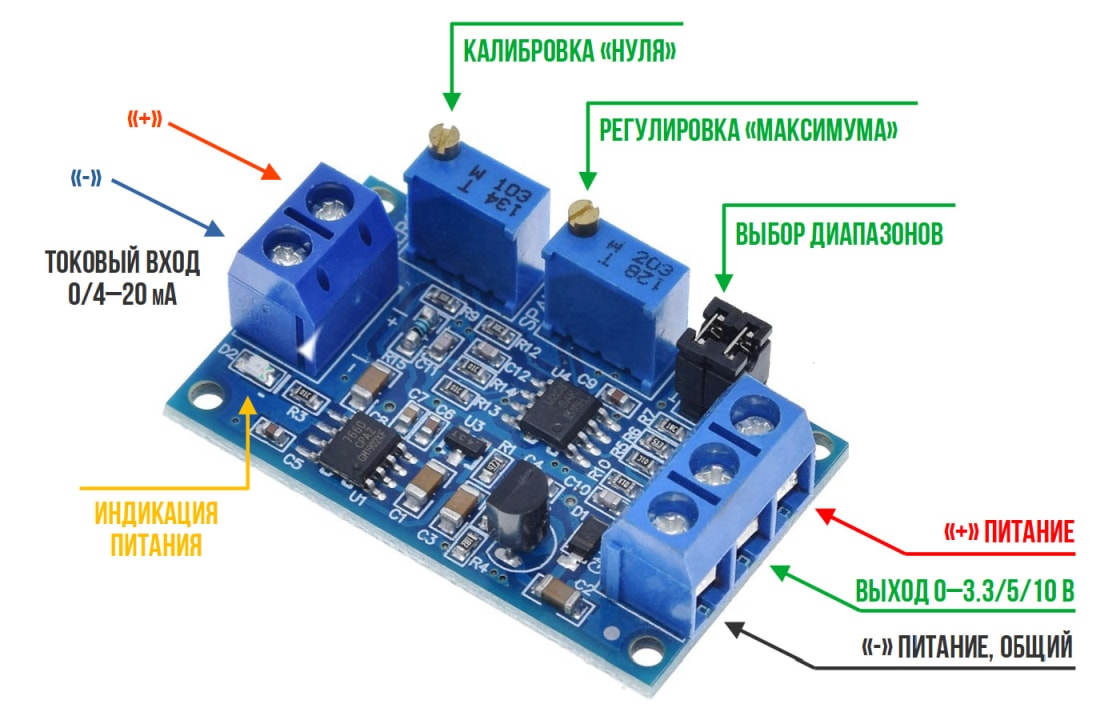

1. Установите перемычки в соответствии с требуемым входным и выходным диапазоном;
2. Подключите модуль к питанию. При подаче питания должен загореться светодиод D2;
3. Подайте на вход нижний уровень тока (0 или 4мА), откалибруйте винтом ZERO выходное напряжение (как правило 0 Вольт);
4. Подайте на вход верхний уровень тока (20мА) и откалибруйте винтом SPAN выходное напряжение (2.5 / 3.3 / 5 / 10 Вольт).

Варианты установки перемычек для выбора диапазона:

• Замкнуты контакты 1–2 и 3–4:

• преобразование 4–20 мА в 0–2,5 / 0–5 В
• преобразование 0–20 мА в 0–3,3 / 0–5 В
• Замкнуты контакты 1–2: преобразование 0–20 / 4–20 мА в 0–10 В
• Контакты разомкнуты: преобразование 4–20 мА в 0–3,3 В

Внимание! Для настройки рекомендуется использовать точный источник калибровочного тока
